可调式标准LED光源

产品型号：RS-7-4
制造原厂：Gamma Scientific

在线咨询

这种可调LED光源的配置是一个成套系统，除了用于晶片级测试CCD和CMOS传感器的商用系统之外。具体地说，RS-7-4直接安装在泰瑞达和国家仪器等制造商的现有图像传感器测试机上，也可以很容易地适应测试头操纵器和终端用户定制的处理程序。然后，它可以很容易地编程，以提供几乎任何想要的可见光能量分布，以复制黑体来源和各种标准的CIE光源的输出，例如，在广泛的输出亮度上。这使得快速自动化能够准确地描述探测器的动态范围、一致性、线性和光谱响应性，并有助于识别像素缺陷。

RS-7-4是一种模块化光源，它在图像传感器测试器中提供统一的照明。简单的API允许对频谱输出进行简单的集成和控制。示例图像传感器测试人员包括：Agilent, Teradyne, National Instruments, Yokogawa, Advantest, Cascade Microtech

前所未有的分辨率和精度 - 32个离散LED波长覆盖可见光和近红外
强大的综合引擎 - 快速模拟任何CIE光源或Macbeth™/ X-RITE™色块
灵活的界面 - 内置RMS光谱拟合，可模拟任何用户导入的光谱
均匀的75毫米辐射输出端口或可选的挡板管用于辐照
轻松适应 - 用于自动测试系统和生产线集成
纯直流恒流驱动器和内置光反馈光电二极管系统 - 确保实时准确输出

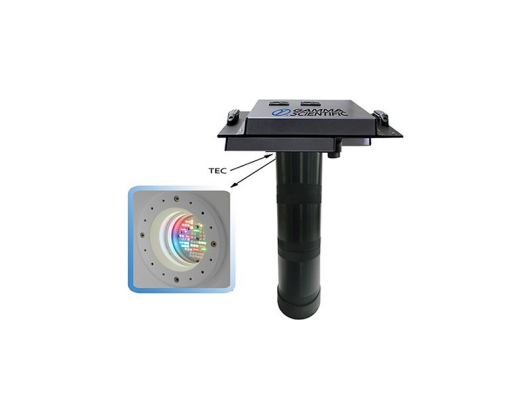

车载热电冷却器和反馈 - 用于LED温度控制
ISO / IEC 17025 NVLAP校准实验室（实验室代码 200823-0）-确保卓越的波长和色彩精度

光学规格
光谱范围	380nm-1000nm（标准版，可定制配置）
光谱输出	32个分立LED通道，3个宽带LED通道
光谱输出	可见分辨率≈15nm，近红外分辨率≈50nm（典型通道间距）
光谱最高点1	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm,
	505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 700nm,
	620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 715nm, 730nm,
	750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm,
	2700K暖白色，3000K暖白色，6500K冷白
	（标准版本，可用的自定义配置）
光谱带宽	通道相关
光谱带宽	可见典型≈20nmFWHM，近红外典型≈50nmFWHM
CCT范围	1,900K – 40,000K
预设频谱	CIE光源A，B，C，D50，D55，D65，D75，E，F1-F12，
预设频谱	麦克白/爱色丽颜色补丁
自定义预设频谱	可以使用API将任意光谱配置为预设
	Gamma可提供出厂加载的自定义预设，请使用零件编号RS-7-PRE
	（客户在订购时必须提供光谱信息）
准确性规格
照明稳定性	设置后≥99.99％
照明稳定性	（和通道有关，测试照度需≈50ms后，测试颜色时需≈2000ms后）
照明精度	±1％绝对NIST可溯源，校准存储在内部
光谱精度	±1nm质心波长
颜色准确度	CIE 1931 x，y =±0.003
线性	全尺寸RMS<0.1％
温度稳定性	带有反馈的有源热电冷却器，温度控制在±1°C内
长期漂移	输出：≤0.2％
长期漂移	光谱：≤1nm（典型值，通道相关）
电气规格
电子分辨率	用于通道电流驱动器的16位DAC
	（64个独立DAC，某些LED通道需要多个电流驱动器）
	用于内部辐射监视器/反馈的24位ADC
动态范围调整	频谱依赖，4-5个动态范围
LED控制	带有浮动差分传感的纯直流恒流
一般规格
软件	固件包含完整的光谱校准和处理光谱拟合，预设存储，实时光学反馈，辐射测量和光度单位支持。
接口	USB 2.0 B型连接器和DB-9连接器
接口协议	带可选二进制块传输的简单ASCII命令
支持的操作系统	适用于Windows，OSX和Linux的USB驱动程序，通过FTDI虚拟COM端口
支持的操作系统	用于集成到自动化系统中的传统RS-232串行端口（无需操作系统）
输入电压和功率	110-240 VAC，50-60Hz，600W最大
系统尺寸	高度：405mm（16in），宽度：460mm（18.1in），深度：305mm（12in），重量：17.5kg（38.6lbs）
升级
RS-7-查阅Wavemon	多通道光电二极管系统提供幅度反馈和实时波长测量。该组件是一个离散模块，可以与任何RS-7光学配置一起使用。
