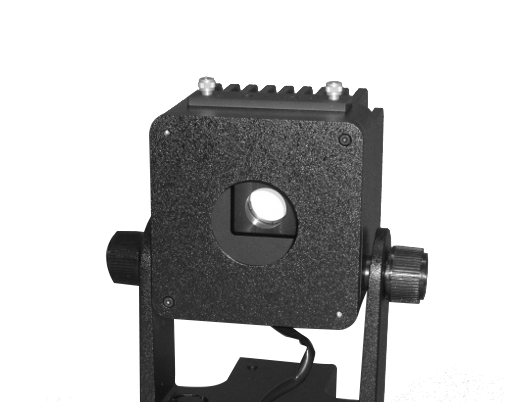

RS-10D校准光源是辐射通量的精确来源,主要用于校准测量仪器和测量探测装置的激发。
保守的设计和严格的质量标准使GAM来源成为评判他人的标准。它们可能被用作辐照度或辐射度的标准,可追溯至国家标准技术研究所(NIST)。
几乎恒定的辐射通量输出是通过使用钨卤灯实现的。超稳定、恒流的供应电源利用精密的分流测量和比较电路。
使用RS-70-X配件,RS-10D光源为生产标准输出提供了绝对的参考,包括亮度、照度、光谱辐射亮度和光谱辐射照度单元。额外的特殊过滤器和衰减器可以产生不同的颜色温度、光谱输出和强度。在光度或光谱辐射单元中进行校准,并可追溯至NIST。
NIST可追溯
200小时校准/1年,内置计时器显示运行时间
可校准分光辐射度计,辉度计,光度计和探测器响应速度
测试反射和透射
钨卤素灯使输出更稳定
校准报告单位可以是亮度,辉度,照度和辐射度
校准波长@数据间隔 | 300-1100nm@5nm |
校准间隔 | 200小时或1年 |
输出,25cm处辐射度 | W/cm2· nm 8.0 x 10-9at 300 nm; 7.5 x 10-7at 550 nm; 2.0 x 10-6at 800 nm; 2.2 x 10-6at 1100 nm |
输出,25cm处流明度 | 592 Im/m2 (LUX); 55 Im/ft2(fc) |
RS-70-2扩散器的辉度 | W/cm2 · sr · nm 6.2 x 10-9 at 300 nm; 1.0 x 10-6 at 550 nm; 9.0 x 10-6 at 800 nm; 6.5 x 10-5at 1100 nm |
RS-70-2扩散器的亮度 | 850 cd/m2(250 fL) |
相对色温 | 2856 ± 20K Reported to ± 7K |
RS-70-2扩散器的相对色温 | 2575 ± 50K Reported to ± 7K |
扩散器均匀性 | ± 3% over 25 mm |
NIST标准的辐射度输出不确定度 | ± 2.5% |
输出口径的均匀性 | ± 0.75% |
辐射平面正常出口均匀性 | ± 2% over 50 mm diameter at 25 cm |
稳压器类型 | 恒定电流 |
输出电流 | 最大4A |
电流精度 | 优于0.05% |
稳定性 | 优于0.02% |
温度漂移 | 小于± 0.25% / 10°C |
温度范围 | 15°C to 35°C |
湿度 | 10% - 85%无冷凝 |
调节 | 10V线性变化小于0.02% |
8分钟热机后漂移 | 小于0.01% |
电流斜坡开启/关闭时间 | 大约30s |
功率 | 30W最大 |
线电压 | 100-240VAC, 50-60 Hz |
