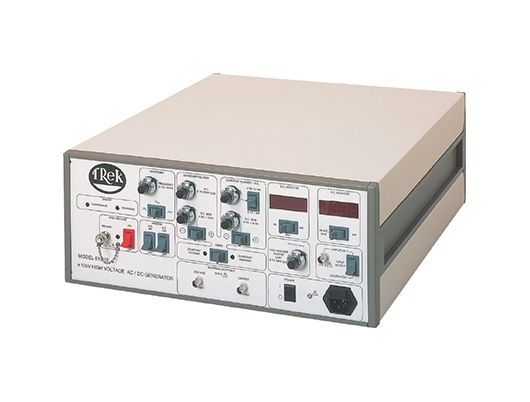

Trek Model 615-10
±10kV(±20kV p-p)高压交直流发生器
Trek 型号615-10是精确输出的交直流发生器和放大器系统,应用在很多科研和生产领域。在恒电压模式中,615-10产生恒定电压波形,可加直流偏置;在恒电流模式中,它可产生恒定交流电流波形,可加直流偏置;在放大器模式中,将输入的低电压信号放大成交直流高电压信号。615-10具体许多其他的特点,可自身控制也可远程模式控制。
特点和优势
三种模式的输出(可加可不加直流偏置)
输出监控,高精度控制光鼓充电
四象限输出用于驱动容性负载
短路保护功能用于设备保护
可产生正弦波、方波或三角波输出波形
每台设备提供NIST可溯源的校准证书
CE认证
615-10详细参数
输出限制范围(任何模式)
交流电压输出范围(直流偏置为0时):0~±20 kV 交流峰峰值
直流偏置(交流电压为0时):0~10kV直流
交流电压+直流偏置:0~±20kV
交流电流(直流电流为0时):0~±10mA平均值
直流电流(交流电流为0时):0~±10mA 直流
交流+直流电流:0~±35mA峰值
频率(内部发生):100Hz~10kHz
性能
输入电压范围:0~±10 V 直流或峰值交流
同相电压放大倍率: 出厂设定在1000V/V
直流电压放大精度:优于满量程的0.5%
转换速率(10%~90%):优于500V/μs
大信号带宽(2%失真): 直流~优于15kHz
小信号带宽(-3dB):直流~优于20kHz
电压/电流显示和监控
交流显示: 3位半的LED显示屏显示交流电压输出峰峰值或交流电流波形(可选)
精度:优于满量程的0.5%±1位读值
直流显示:3位半的LED显示屏显示直流偏置电压或负载电流(可选)
精度:优于满量程的0.2%±1位读值
电压监控:高压输出衰减后的低压信号
比例:1/1000(当高压输出时)
电流监控:通过低电压信号来监控负载电流
比例:0.25V/mA
特点:
恒压/恒流:2个10圈电位器旋钮用于精确设定
放大器输入:前面板BNC接口用于外部信号输入
直流偏置:0~±10kV直流可调
内部交流发生器:一个内部交流功能发生器用于产生交流输出电压(恒定交流电压模式)或者交流输出电流(恒定交流电流模式)
波形可选:方波,正弦波和三角波
频率:100Hz~10kHz
高压交流输出范围:从0~20kV峰峰值可调(恒电流模式和恒电压模式)
精度:满量程的5%
高电压开关:机器本身有开关控制;远程TTL信号控制
负载补偿:2电位器可调交流响应
直流控制开关:开关直流发生器
交流控制开关:开关交流发生器
电压或电流模式选择:前面板可调;远程TTL信号控制
正常运行指示:LED灯会提示是否过压或过流
过载指示:当电流过载时LED灯会提示
仪器规格:
尺寸: 279mm H x 432 mm W x 432 mm D
(9.3'' H x 17'' W x 17'' D)
重量 : 19.3 kg (42.5 lb)
高压接口:Alden 高电压接口
BNC接口:电压监控、电流监控、远程高压开关、异常情况、跳变情况
工作条件:
温度: 15 ℃ ~ 35℃(15°F ~ 35°F)
相对湿度:~85%,非冷凝
海拔:~1000m
电源:
电压要求:90~127V 交流 或者 180~250V交流,都是48~63Hz
交流线插座:标准3插插座
功率:最大600VA
配件提供:
操作手册(光盘) PN:23356
高压输出线 PN:43405
电源线: PN:N5002
可选选件:
高压输出长线: PN:43421,43422,43423
19''机架:型号608RA(EIA孔间距)
型号608AJ(JIS 孔间距)
