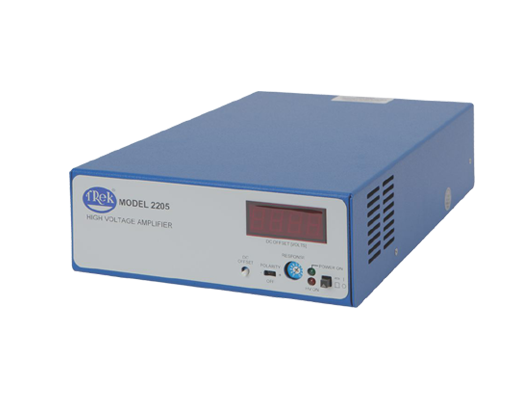

型号2205是Trek 2200系列高电压40W放大器中的一款,此系列性能优异且价格又有吸引力。具有直流稳定,宽带宽,优异的交流输出信号控制,全四象限输出,直流偏置电压调节和过载下可自动关闭的特点。这样的输出保证了输出响应精度和快速转换速率,这对于高容性负载和高电抗性负载来说是非常需要的。
特点和优势
四象限输出驱动电容性负载
前面板直流偏置可调
自动短路保护功能用于设备保护
低输出噪音保证超高精度输出
全固态设计
RoHS认证
每台设备发货时会提供NIST可溯源的校准证书
CE认证
型号2205详细规格
性能
输出电压范围:0~±500 V直流或峰值交流
输出电流范围:0~±40mA 直流或最小5ms ±80mA峰值交流
输入电压范围:0~±10V 直流或峰值交流
输入阻抗:10kΩ
直流电压放大倍率: 50V/V
直流电压放大精度:优于满量程的0.5%
直流偏置电压:低于±1V
输出噪音:低于25 mV rms
转换速率(10%~90%):优于150V/μs
大信号带宽(-3dB): 直流~优于75kHz
小信号带宽(-3dB):直流~优于100kHz
稳定时间(~1%):低于30μs(从0V到500V)
内部电容(高压输出):300 pF
自动功率限制:在过载时可限制输出保护机器
稳定性:
随时间漂移: 低于300ppm/hr,非累积的
随温度漂移: 低于180ppm/℃
电压监控
比例:高压输出信号的1/50
输出噪音:5mV rms
直流精度:优于满量程的0.5%
电流监控
比例:0.1V/mA
输出噪音: 10V rms
直流精度:优于满量程的2%
特点:
高电压LED灯:当高压输出时前面板LED亮
数字信号控制:BNC接口可接入TTL信号用于高压输出开关,高TTL信号输入可关闭高压输出,低TTL信号输入可打开高压输出。
动态调整:一圈有刻度的电位旋钮用于优化各种负载的交流响应
直流偏置调整:
范围:0~±500V
精度:优于读值的1%
偏置:最大2V
仪器规格:
尺寸: 85mm H x 205 mm W x 325 mm D
(3.3'' H x 8.1'' W x 12.8'' D)
重量 : 2 kg (4.4 lb)
高压接口:SHV接口
BNC接口:放大器输入、电压监控、电流监控、数字信号控制
工作条件:
温度: 0 ℃ ~ 40℃(32°F ~ 104°F)
相对湿度:~85%,非冷凝
海拔:~2000m
电源:
输入功率:90~265V交流, 50/60Hz
输出功率:24V直流,最大1.75A
电源线:2m,30.8 pF 每英寸
可提供的配件
操作手册(光盘): PN:23445
交流适配器: PN:L5215R
高压输出接口(SHV接口): PN:43874R
可选选件
可选选件:无
备注:此型号配的高压输出线是30.8pF/ft@1kHz的同轴电缆。这种电缆的电容必须作为负载的一部分来考虑,会降低转换速率和大信号带宽。在高性能要求的应用中,建议尽可能缩短提供的高压同轴电缆长度以减少电容。另一种选择是将同轴电缆剪短,然后加载到负载上(中心线和外层接地)。
