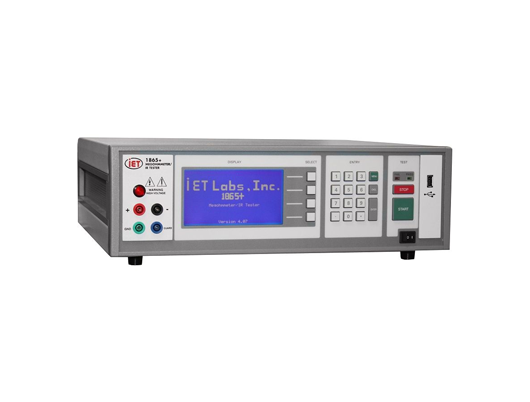

带数字显示的兆欧表/红外测试仪,可用于高精度测量高电阻和绝缘电阻。它包括用于通过/失败测试的可编程限制,USB主机端口和RS-232接口。
一般特点
经过多年的实践验证
测量范围可达100TΩ
测量精度为0.5%
高可视性蓝色LCD图形显示
自动测距
自动归零测试引线
直接读取绝缘电阻
RS-232,I / O端口和USB接口
可选的IEEE-488至RS-232适配器,可编程的测试电压范围为1至1000 Vdc
可编程的测试时间
512 MB的内部存储空间,用于存储测试设置和结果
CSV文件格式,方便与Microsoft Excel一起使用
限制进口用于通过/失败测试
带密码保护的键盘锁定
描述
精密测量:
1865+在1kΩ至100TΩ(测试相关电压)的范围内提供电阻测量功能,基本精度为0.5%。为了满足各种器件的测试要求,测试电压可完全编程至1000Vdc。自动完成正确电阻测量范围的感应,消除设置错误。操作人员可以启动自动测试引线归零程序,以消除导线或固定夹引起的误差。
使用方便:
1865菜单式编程系统,简单的控制和指示器相结合,非常提高了测试效率和生产率。它的多功能键盘为操作员提供了一种简单的编程和测量方法。
通过/失败测试:
测量结果可自动与操作员编程限制的通过/失败测试的结果进行比较。从仪器I/O接口上的通过/失败测试指示灯或通过/失败测试输出能清楚地显示测量结果。
程序数据存储:
测试设置条件和测量结果可以以CSV格式存储,方便与Microsoft Excel一起使用。存储选项包括:
512 MB的内部仪器内存,
一台电脑(通过IEEE接口)
闪存驱动器(通过USB端口)新程序也可以通过IEEE接口或USB端口更新
自动化测试:
对于自动化系统应用,1865+包括一个带有远程启动和通过/失败测试输出的I / O接口连接器。还有一个可选的IEEE-488接口(或可以稍后添加),这些接口可以使1865可以通过计算机进行远程控制。
显示模式(电阻或电流):
操作员可以选择显示模式来读取测量电阻或测量电流。
安全特性
为了保护操作员的安全,1865+在测试有效高电压时会提供安全措施,例如电流限制,安全锁和警告指示器。
阻力范围:
1kΩ(103Ω)至> 100TΩ(1014Ω)
范围数目:
7个手动设置加自动量程
设定电压的电阻范围
设定电压 | 最小阻值 | 最大阻值 |
1Vdc | 1 MΩ (106Ω) | 10 GΩ (1011Ω) |
10Vdc | 100 kΩ (105Ω) | 1 TΩ (1012Ω) |
100Vdc | 10 kΩ (104Ω) | 1 TΩ (1013Ω) |
1000Vdc | 1 kΩ (103Ω) | >100 TΩ (1014Ω |
电压范围:
1至1000伏,可在两个范围内编程
前面板连接器的电压精度:
1 - 100 V:±[(设定的1%+ 1 V)分辨率:25 mV
100 - 1,000 V:±[(设定的1%+ 2 V)分辨率:250 mV
电阻精度:
±[0.45%+ {(RX / VX)(0.0005FS + 2pA)+30Ω/ RX} 100%]
当:
RX =以欧姆为单位的测量电阻
VX =以伏特为单位的编程电压
FS =以安培为单位的满量程电流范围
测量电流:
0.1pA(10-13A)至1mA(10-3A)
前面板连接器的电流精度:
1 nA至1 mA±[0.5%+(0.0005 FS + 2 pA)]
100 pA至1 nA±[1%+(0.0005 FS + 2 pA)]
1 pA至100 pA±[10%+(0.0005 FS + 2 pA)]
短路电流:
<2 mA
输入阻抗:
5kΩ,±5%
输出电压阻抗:
1kΩ,±5%
测试周期:
手动:充电,测量,放电
自动:充电时间:0 - 300秒
停留时间:0 - 300秒
测量时间:0 - 999秒
放电时间:0 - 300秒
测量限制:
通过/失败(1次限制)
接口:
标准:RS-232,带安全联锁的I / O端口
用于数据/程序存储的USB主机端口
可选:IEEE-488界面
输入端口:
四个护套香蕉千斤顶,前置式(也带可选后部安装)
+未知(红色)
- 未知(黑色)
保卫(蓝色)
地面(绿色)
附加功能:
通过屏幕菜单可完全可编程
内部调零
512 MB内部存储器,用于存储测试条件和结果
测量平均值(1-400个读数)
通过时停止
安全联锁
键盘锁定
功率:
90 - 250 V
47 - 63 Hz
最大40 W
显示:
LCD图形显示
高电压警告指示器
通过/失败指示器
环境条件:
工作温度:0ºC至50ºC,<45%RH
存储温度:-40ºC至70ºC
海拔高度:<2000米
订购信息
1865+兆欧表/红外测试仪
包括:
说明手册
校准证书可追溯至SI
AC电源线
100kΩ电容限流适配器
1MΩ电容限流适配器
联锁
可选配件
7000-23-120V IEEE到RS-232接口适配器
7000-23-240V IEEE到RS-232接口适配器
1865-03后面板输入(工厂安装)
1865-50机架安装套件
1865-51屏蔽引线套件
1865-52组件测试固定件
校准数据
