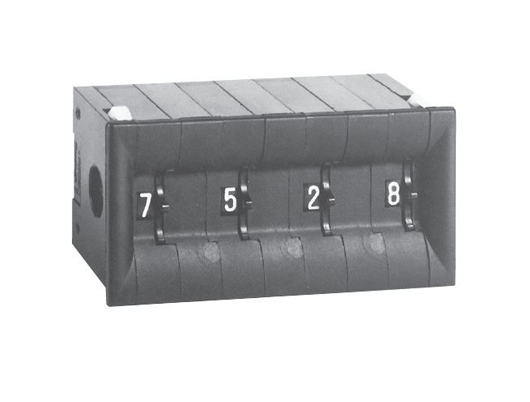

KVD-500系列是一款经济高效的三端口开尔文-瓦利分压器,采用指轮开关。
电路模型
开尔文-瓦利分压器可能被认为与数字电位计相当,只是它具有与雨刮臂串联的额外可变电阻。请参阅下面的电路模型图。
串联电阻的影响
在一般电桥应用中,串联电阻的影响可以安全地忽略,如下图所示。当电桥达到平衡时,流出分压器的电流名义上为零;因此,分频器可以有效地“看到”无限的阻抗
分辨率和精度
传统分压器的问题在于它使用抽头电阻串,但这有一个基本的设计缺点:
1部分的分辨率为1000,需要1000个精密电阻。
开尔文-瓦利分压器通过使用巧妙的迭代方案解决了这个问题(参见下面的示意图)。在典型的设计中,每个阶段提供了十年的分辨率,并且只需要11个精密电阻。级联3级允许以0.001为增量从0到1的任何分割比例(即1部 分的分辨率为1000)。
特征:
•适用于电压和电流分配器可用于校准和线性测试
•无需拨号和多圈电位器
•1到6位可用
•电阻精度从0.01%到1%
•可作为塑料外壳中的独立仪器使用或者可用于无外壳的面板安装的情况
•完全可以根据客户的需求进行定制
绝对线性:
线性偏差,特定设置(S)= [VOUT / VIN] - S线性的实际输出电压(VOUT)和输出电压之间的误差将小于电阻精度。
输入端口电源:
2 W(其他可用)
电阻精确度:
注意:线性误差将小于电阻误差。
X:0.01%±5mΩ
Q:0.02%±5mΩ
A:0.05%±50mΩ
B:0.1%±50mΩ
C:0.5%±50mΩ
F:1.0%±50mΩ
工作温度:
10°C至50°C
外形尺寸:
没有外壳:81mmx 79mmx 56mm(3.2“x 3.1”x 2.2“)
带外壳:120mm×79mm×56mm(4.7“×3.1”×2.2“)
应用:
