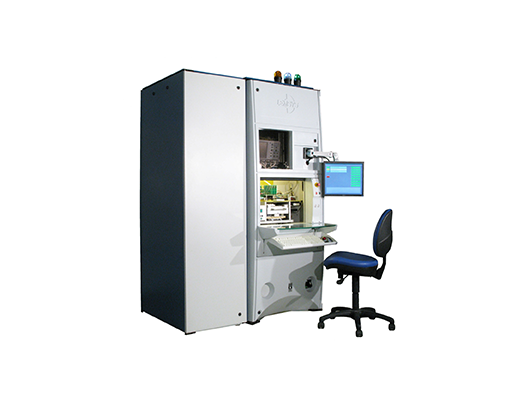

TRd系列是一款针对大功率IGBT/MOSFET/二极管器件和芯片的动态特性测试系统,覆盖8000A/10000V以内的模快测试,短路电流高达14000A, 200度高温平台
独立的动态或静态测试,或动静态一体测试
电流输出能力5A到6000A(短路的14k)
电压输出能力从50V到8000V
雪崩和短路测试可用。
IGBT测试完全符合IEC 60747-9-2.0版
二极管测试完全兼容测试IEC 60747-2-2.0版
可定制的测试选项
完全符合国际安全标准。
兼容Lemsys测试平台和其他机械连接。
无缝数据传输和数据统计分析。
最新的图形用户界面。
动态电流:10-6000A
动态电压:50-8000V
测试项目包括:
单脉冲安全关断工作区Single pulse RBSOA
双脉冲安全关断工作区Double pulse RBSOA
开通测试(感性负载下) Turn ON on inductive load
关断测试 (感性负载下)Turn OFF on inductive load
续流二极管反向恢复特性QRR on Free Wheeling Diode
短路测试 Short-circuit SCSOA1
选件包括
门极开通电荷 Qg
雪崩测试 EAS
适用模块类型:
单管,半桥,全桥,PIM,三电平等
