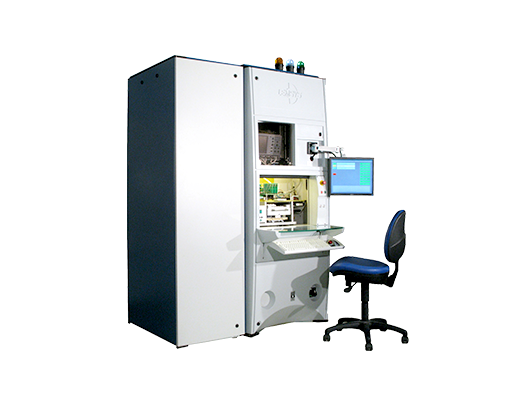

TRs系列是一款针对大功率IGBT/MOSFET/二极管器件和芯片的动态特性测试系统,覆盖8000A/10000V以内的模块测试
200度高温平台
独立的动态或静态测试或动静态一体测试
电流输出能力8000A
电压输出能力从10000V
IGBT测试完全符合IEC 60747-9-2.0版
二极管测试完全兼容测试IEC 60747-2-2.0版
可定制的测试选项
完全符合国际安全标准
兼容Lemsys测试平台和其他机械连接
无缝数据传输和数据统计分析
最新的图形用户界面
测试项目包含:
栅极漏电流 IGES :Ige 0 - 10μA,Vge 0-100V
栅极阀值电压 VGE(th) :Vge 0 - 20V ,ice 0-2A
导通特性 VCEsat:Vce 0 - 10V,Ice 0-8000A
开通电阻 Rdson:0.1-500ohm
正向特性 VF:Vf 0 - 10V,If 0.1-2000A
C-E击穿电压 VCES: Ice 0.1uA-100mA ,Vce 0-10000V
集电极关断电流 ICES: Vce0 - 10000V Ice0.01 - 100mA
测试选件:
夹断电压 VP
适用于模块类型:
单管,半桥,全桥,PIM,三电平等
