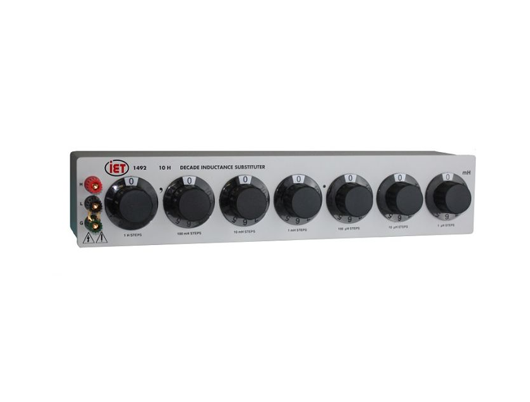

高精度电感箱

  • 产品型号:GenRad  1492
  • 制造原厂:IET LABS, Inc.

1492系列是一种极精确的十进位电感替代器,具有广泛的应用前景。适用于大多数实验室和测试应用。


1492系列十进位电感是在滤波器、均衡器中使用的方便元件,并在音频和低无线电频率范围内转换电路。作为振荡器、分析仪和类似设备的元件,它们在初步设计阶段尤其有用,因为在相对较宽的范围内改变电路元件的能力是确定最佳操作值的必要条件。1492十进位电感具有低频率存储因子Q值,比空心线圈大得多。


对于高精度的十进位电感器,1492型是一个很好的选择。适用于大多数实验室和测试应用。


特点:

•7个档位,从1 uH到1 H不等

•环形铁芯电感

•高精确度:(1%+0.75 h)


GenRad 1492年电感器基本规格(可在数据表上找到完整的规格)
范围: 70年电感增量从1µH ~1 H

由外磁场引起的小互感和最小效应的环形铁心电感器。

精度±(1% + 0.75µH)1 kHz,100 mV,23°C,配合1689串联测试

每步电感

总电感

直流电阻

Q

100 Hz

1 kHz

10 kHz

1 µH

10 µH

0.02 Ω

0.026

0.20

2.00

10 µH

100 µH

0.07 Ω

0.110

1.10

10.3

100 µH

1 mH

0.2 Ω

0.340

3.40

30.0

1 mH

10 mH

0.8 Ω

0.310

3.03

23.7

10 mH

100 mH

4 Ω

2.76

18.6

70.4

100 mH

1 H

48 Ω

1.29

12.6

90.6

1 H

10 H

85 Ω

6.80

51.0

81.2



零电感:< 0.75µH

接线端:两种5路,镀金,碲铜结合柱,低热电动势和低电阻,外加一根连接到保护层的接线柱。

开关类型:多个固态银触点。为了允许连续的旋转,在所有的几十年里都增加了一个空白的位置。

环境条件:操作条件:10°C40°C;< 50% RH

存储环境:-40°C70°C

机械参数:尺寸:43.9 cm W x8.9 cm H x 10.2 cm D17.3"x3.5"x 4"

重量:2.4 kg (5.3 lb)
