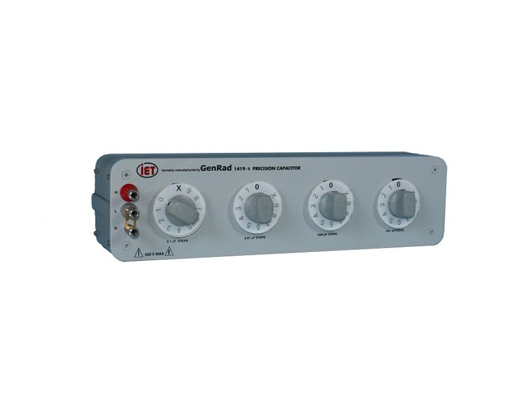

IET/GenRad 1419系列十进位电容器,100 pF至1.1 uF,使用两种不同的介质材料,聚苯乙烯和银云母,提供三种型号,以满足各种需要。
GenRad 1419-A和GenRad 1419-B(聚苯乙烯)由于其电介质吸收非常低,GenRad 1419A 30年1000 pF/step和1419B 40年的100 pF/step聚苯乙烯十进位电容器特别适用于计算机和集成电路和低电平放大器的研究和开发工作。它的电容和耗散系数的稳定性作为频率的函数也使得它在测量电路和作为滤波器和调谐电路的元件时非常有用。高绝缘电阻和低介电吸收使其成为1419电容器作为直流工作的理想电容器。
这十年电容器是基于发展工作和制造经验的通用无线电自1940年。设计的单个电容器单元基本上是无感的,并且是热稳定的,因此它们的长期稳定性接近最佳的银云母电容器。
1419-A和B 十进位电容器是由连续交错的聚苯乙烯和金属箔片缠绕而成的。在卷的每一端上的箔片被焊接在一起以减少电感和串联电阻。用于电介质的磁带是专门制备的纯化的高分子量聚苯乙烯,具有很高的电阻和不极化的自由。用聚四氟乙烯绝缘材料密封,即使在不利的湿度条件下也能保证高性能。
终端为2端和3端连接提供。
GenRad 1419-K(镀银云母)这种高质量的10年电容在每个实验室中都有使用:在调谐电路、阻抗桥、滤波器或任何电路中,在任何电路中都需要一个精确稳定的可调电容。1419K具有较高的精度、较低的耗散系数和比1419A/B更好的稳定性。1419的温度系数+ 35±10 ppm /°C(10 - 50°C)用于环境温度较高的应用程序。
IET 1419是理想的客户想要一个直接更换或有一个系统已经合格的GenRad 1419,因为目前的设计没有从原来的GenRad 1419。
1419对1兆赫的音频应用和测试LCR仪有一个有用的频率响应。
1419A / 1419-9701十进位电容器GenRad NSN: 6625-00-953-7537。
1419B / 1419-9702十进位电容器GenRad NSN: 6625-00-124-9382。
1419K / 1419-9711十进位电容器GenRad NSN: 6625- 00585 -1670。
1419十进位电容器基本规格
(详见数据表)
型号 | 1419-A | 1419-B | 1419-K |
电介质材料 | 聚苯乙烯 | 聚苯乙烯 | 银云母 |
最大电容( µF) | 1.11 | 1.111 | 1.11 |
调整台阶: (pF) | 1000 | 100 | 1000 |
刻度盘 | 3 | 4 | 3 |
精度2终端连接 | 1% | 1% + 2pF | 0.50% |
最大电压 | 500 V up to 35 kHz | 500 V up to 35 kHz | 500 V up to 10 kHz |
1 kHz时的耗散系数 | <0.0002 | <0.0002 | <0.0003 |
