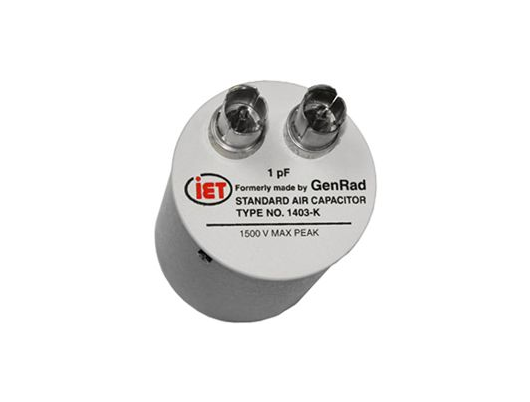

GenRad 1403标准空气电容器是稳定的,3个终端标准,从0.001 pF到1000pf。
在100 pF和以下的测量中,3个终端连接通过消除电容端子和接地之间电容所引入的测量的不确定度来提高精度。
GenRad 1403高频率标准电容器是理想的使用与GenRad / IET 1615-A电容桥,因为终端被安排直接插入到桥的未知终端。
在频率到2mhz的频率下,电容的变化小于0.01%,1pf和200khz为1000 pF标准,这使得标准理想用于验证LCR计和桥的频率超过1 kHz。
电介质损耗是不可探测的,这意味着Df和tan Delta本质上是零;在直接电容场中没有固体介质。它们都有屏蔽终端,两者都与外壳绝缘。
GenRad 1403系列高频标准电容器基本规格。
校准:每单位提供一份校正证书,在指定的温度下,以1 kc/s的测量电容。测量值为屏蔽端子之间的直接电容,当电容器至少有一个导线完全屏蔽时,它的外壳与一个保护点相连。
这个值是通过比较,精度优于±(0.01% + 0.00001 pF),与工作标准,其绝对值通常精度±0.01%,确定和维护的参考标准定期在NIST认证
稳定性:容量变化小于0.05% /年。
直接电容温度系数:一般20到40 ppm / 20°、70°C之间的程度。较大的系数适用于较小的电容值。
终端:GR874同轴连接器,它提供了对导线的完全屏蔽。
Type | Capacitance | Accuracy | Peak Volts | Dissipation Factor |
1403-A | 1000pF | 0.1% | 700 | 0.000002 |
1403-D | 100pF | 0.1% | 1500 | 0.000002 |
1403-G | 10pF | 0.1% | 1500 | 0.000002 |
1403-K | 1pF | 0.1% | 1500 | 0.000002 |
1403-N | 0.1pF | 0.1% | 1500 | 0.000002 |
1403-R | 0.01pF | 0.3% | 1500 | 0.000002 |
1403-V | 0.001pF | 1.0% | 1500 | 0.000002 |
