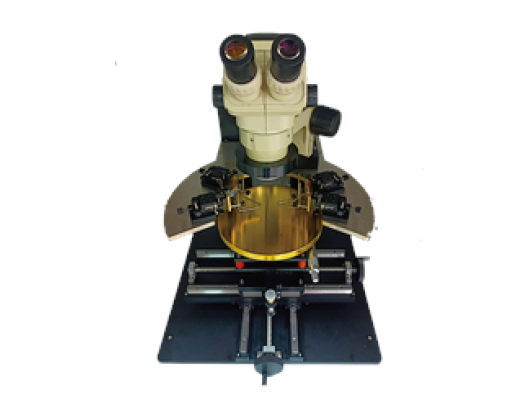

PG101-RF 手动高频探针台

  • 产品型号:PG101-RF
  • 制造原厂:Pegasus Inc.

德测所开发的PG101-RF为一款手动高频探针台, 专为实验室研究分析所设计, 标准150mm尺寸平台可搭载不同应用之高频探

针并支援各式量测仪器。量测平台亦可选配高温配置最高温度可达200℃

多项弹性加装配件, 让您的量测更加方便。


特点

· 标准尺寸为150mm, 亦可多种尺寸客制化

· 可选200mm尺寸平台(PG102-RF)

· 操作简易, 定位快速

· 任意测试仪器搭配

· 量测平台可设计多真空细孔或同心圆环孔

· 平台可选配最高200度C加热平台

· 独立高绝缘频蔽设计

· 漏电流<10fA

· 可选配落地型屏蔽暗箱

· 可选配高频校正片


技术规格

· 6”铝合金镀镍载盘

· 2”/4”/6”三真空孔可切换(或同时开启)

· X-Y轴移动范围:6”X6”(10μm解析度)

· Z轴上下调整距离: 10mm

· Theta轴可调(选配)

· 最多支援4个磁吸式探针座

· 探针:依照不同应用GGB, APT任意型号配合(GSG, GS, SG)

· 射频40GHz~67GHz; 2端口~4端口

· 尺寸:420mmWx420mmDx500mmH(含显微镜)

· 重量:30kg(含显微镜)

· 显微镜技术规格

  目镜可调倍率:20X

  物镜放大倍率:0.67 ~ 4.5X

  最小可视面积:2.7mm直径

  360度LED环形照明光源

· 使用条件

  电源:AC 100~240V(50/60Hz)

  真空:-250mmHg,7公升/分钟
