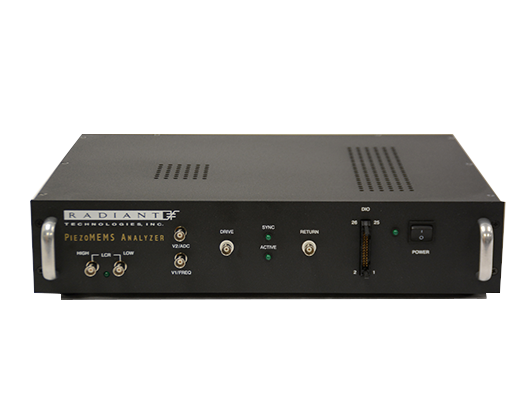

RADIANT公司新推出的PiezoMEMS 分析仪。将数字信号、模拟信号、与电路通信功能和现有的非线性材料的所有测试功能集于一体,并完全由Vision 5软件进行编程控制和数据采集。PiezoMEMS分析仪不仅可以测量驱动器和传感器元件的压电特性,还可以与产品的电子逻辑通信,与嵌入式微处理器通信,提供异步电压和脉冲,并测量传感器频率。
具有全功能的铁电材料测试项目。包括Hysteresis电滞回线、PUND、Leakage漏电流、CV、压电特性、热释电特性、磁电特性。也能扩展外部高压到10kV。
具有一个异步/半同步±10V模拟信号发生器,并可编程延迟。
具有一个异步16位,±10V,1012 欧姆输入阻抗的电压测量端口。
具有一个独立±10V,25mA 直流偏压信号发生器
具有60MHz频率的计数器,用于测量振荡回路
具有[15 Out x 8 In/Out]并行数字端口,用于设置、控制和读取数字IC或是与微处理器通信。
具有任意I2C自定义可编程I/O,用于与I2C微处理器和逻辑电路通信。
内置LCR阻抗网络测量端口。
16位任意波形输出
电滞回线测试270KHz @ +/-100V 以及 100KHz @+/-200V
精度优于0.5%
最高数据采集点数32000
最小脉冲宽度低至0.5us
交直流场下的极化测试
18位ADC转换器
0.5us 采集率
极化、输出电压和传感器捕获信号同时进行
最小电荷分辨率:0.8fC
最小面积分辨率:0.5u²
最大面积分辨率大于130cm² 搭配外部高压
最大电滞回线频率:270kHz
最小电滞回线频率:1/30 Hz
