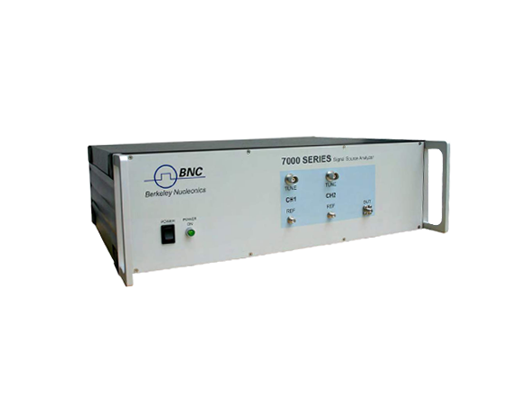

7000系列是理想的并提供必要的测试功能用于评估VHF到微波频率信号源。比如晶体振荡器、锁相环合成器,时钟,锁相或不同步的VCO’s,DROs,SAW或Yig振荡器,和其他。灵活的仪器包括一个双通道互相关系统有两个内部可调引用来源,还允许测量与外部的引用。我们提供三个选型7000系列相位噪声测试仪: 7070 5 MHz-to-7 GHz, 7300 5 MHz-to-26 GHz, 和 7340 from 5 MHz-to-40 GHz.
绝对和残余相位噪声测量
振幅噪声测量
PULSED绝对和残余相位噪声测量
双通道100 MHz FFT分析仪
瞬态测量（频率，相位，幅度vs时间）
振荡器测试台（调谐，推力，相位噪声，电流，功率等）
频谱分析
频率计数器功能/功率计
宽广的频率范围，在一台紧凑仪器中宽频率范围从5 MHz到40 GHz 偏移从0.01 Hz到100 Mhz的高速漂移模式（可测量调制，高漂移或不稳定的DUT等的能力）AM（绝对幅度噪声）测量。
两个独立的内部低噪声电源包含脉冲测量功能 超低噪声内部参考值或外部参考测量值可低至-188 dBc / Hz
绝对相位噪声测量 5 MHz to 40 GHz (CW) | |||||
测量参数 | 单边带相位噪声[dBc/Hz], 杂散噪声 [dBc], 集成rms相位偏差[deg, rad] 或时间抖动r [s], 剩余FM/PM [Hz rms] | ||||
7000 20G RF 频率范围 7070 7300-26 7340-40G | FMIN 5 MHz 5 MHz 5 MHz | FMAX 7 GHz 26 GHz 40 GHz | 使用内部/外部引用 使用内部引用 | ||
输入功率范围 to 2 GHz 2 to 9 GHz 9 to 18 GHz 18 to 30 GHz 30 to 40 GHz | -15 dBm -12 dBm -10 dBm -13 dBm 0 dBm | +17 dBm +20 dBm +20 dBm +20 dBm +23 dBm | +26 dBm 是损伤水平
| ||
输入阻抗 VSWR | 50 Ω 2 | AC coupled, 10V DC max | |||
抵消测定范围 分辨率 | 0.01 Hz 2 | 100 MHz 3800 | 十进制, RBW可调 | ||
测量精度 | ±4 dB ±3 dB ±2 dB | < 10 Hz offset < 1 kHz offset >1 kHz | |||
系统最低相位噪声 (100 MHz) 1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 10 MHz | -140 dBc/Hz -150 dBc/Hz -160 dBc/Hz -175 dBc/Hz -188 dBc/Hz -188 dBc/Hz | ||||
相位噪声的敏感性 | See plot for sensitivity of internal sources | ||||
寄生水平 外部引用 内部引用 | -85 dBc -90 dBc | ||||
测试时间 | 参考测试时间表格 | ||||
触发 | 单个，连续，手动，总线 | ||||
内部引用 互关联
频率范围1 MHz FMAX
相位噪声敏感度参考看“敏感度”
1. 射频跟踪范围 ±1 ppm ±10 ppm >±1000 ppm 选项 LN 标准高漂移模式
外部引用 一个或互关联
频率范围e 5 MHz 18 GHz
射频输入电平范围< 10 GHz > 10 GHz +10 dBm +13 dBm +23 dBm +23 dBm +26 dBm是损坏水平
参考电平范围 +13 dBm +17 dBm + 21 dBm
调谐电压-5 V +20 V 使用者可调
输出电流 >20 mA C
