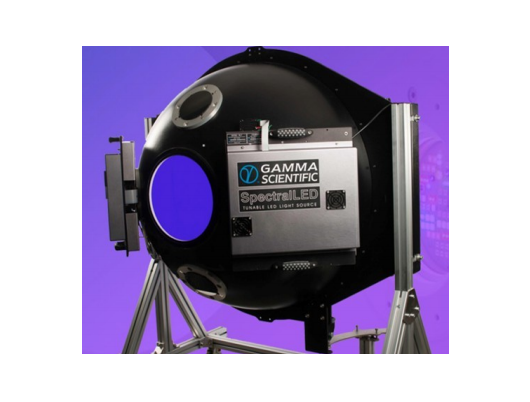

对于大面积、高均匀性相机和图像传感器的校准应用，可以将频谱配置为具有更大的输出埠，并提供更大的输出一致性。具体来说，RS-7-2与4个LED光源引擎和一个1米的积分球结合在一起，其中包括一个300 mm的输出埠，其他的积分球和埠大小也可以根据请求提供。
光学规格 | |
光谱范围 | 380nm-1000nm（标准版，可定制配置） |
光谱输出 | 32个分立LED通道，3个宽带LED通道 |
可见光分辨率≈15nm，近红外分辨率≈50nm（典型通道间距） | |
光谱波长 | 395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, |
505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 700nm, | |
620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 715nm, 730nm, | |
750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm, | |
2700K暖白色，3000K暖白色，6500K冷白 | |
（标准版本，可用的自定义配置） | |
光谱带宽 | 通道相关 |
可见光典型≈20nmFWHM，近红外典型≈50nmFWHM | |
CCT范围 | 1,900K – 40,000K |
预设频谱 | CIE光源A，B，C，D50，D55，D65，D75，E，F1-F12， |
麦克白/爱色丽 | |
自定义预设频谱 | 可以使用API将任意光谱配置为预设 |
Gamma可提供出厂加载的自定义预设，请使用零件编号RS-7-PRE | |
（客户在订购时必须提供光谱信息） | |
准确性规格 | |
照明稳定性 | 设置后≥99.99％ |
（和通道有关，测试照度需≈50ms后，测试颜色时需≈2000ms后） | |
照明精度 | ±1％绝对NIST可溯源，校准存储在内部 |
光谱精度 | ±1nm质心波长 |
颜色准确度 | CIE 1931 x，y =±0.003 |
线性 | 全尺寸RMS<0.1％ |
温度稳定性 | 带有反馈的有源热电冷却器，温度控制在±1°C内 |
长期漂移 | 输出：≤0.2％ |
光谱：≤1nm（典型值，通道相关） | |
电气规格 | |
电子分辨率 | 用于通道电流驱动器的16位DAC |
（64个独立DAC，某些LED通道需要多个电流驱动器） | |
用于内部辐射监视器/反馈的24位ADC | |
动态范围调整 | 频谱依赖，4-5个动态调整范围 |
LED控制 | 带有浮动差分传感的纯直流恒流 |
一般规格 | |
软件 | 固件包含完整的光谱校准和处理光谱拟合，预设存储，实时光学反馈，辐射测量和光度单位支持。 |
接口 | USB 2.0 B型连接器和DB-9连接器 |
接口协议 | 带可选二进制块传输的简单ASCII命令 |
支持的操作系统 | 适用于Windows，OSX和Linux的USB驱动程序，通过FTDI虚拟COM端口 |
用于集成到自动化系统中的传统RS-232串行端口（无需操作系统） | |
输入电压和功率 | 110-240 VAC，50-60Hz，600W最大 |
系统尺寸 | 高度：405mm（16in），宽度：460mm（18.1in），深度：305mm（12in），重量：17.5kg（38.6lbs） |
升级 | |
RS-7-查阅Wavemon | 多通道光电二极管系统提供幅度反馈和实时波长测量。该组件是一个离散模块，可以与任何RS-7光学配置一起使用。 |
