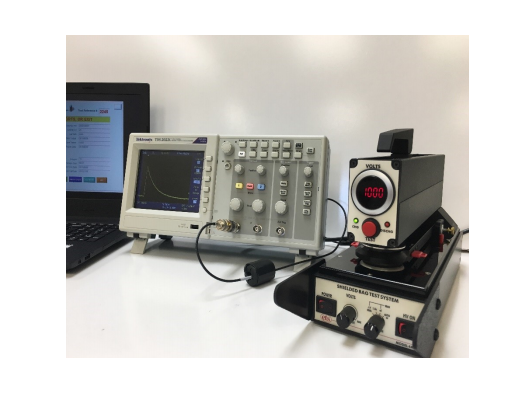

4431T整套屏蔽袋测试系统包括测试单元，示波器，计算机和ETS测试套件管理器软件，用于根据ESDA STM11.31和EIA-541执行测试。 ETS 4431T屏蔽袋测试系统是一个完整的系统，可生成应用于袋外表面的指定ESD脉冲，并检测放置在袋内电容传感器上的电压或电流。测试套件管理器程序显示波形，计算测试袋内引起的放电脉冲的能量，并根据ESD STM 11.31处理数据。它还自动控制4431型并编程示波器。
自动化测试提供易用性，高效性并消除人为错误。
预测试放电事件验证HBM波形符合行业标准
测试电压：1kV HBM脉冲施加到袋子上
用nJ测量袋子内部能量
测试数据编译成易于阅读的报告
放电单元
功率：
电压：90-260VAC，50 / 60Hz;最大0.75A
输入：IEC插座，带6英尺（2米）电缆，带NA插头（标准）
高压电源：
可调800-1,200V
放电网络：
STM11.31：100pF和1500Ω
EIA 541：200pF和1.5或400kΩ
放电波形STM11.3
上升时间@0Ω：<10ns
@500Ω：<20 ns
下降时间@0Ω：150±15ns
@500Ω：200±20ns
响铃：<15％
信号输出：
电压输出：100：1衰减信号到1MΩ：
电流输出：泰克CT-1：5mV / mA @500Ω：
电容式传感器：
电极：0.875“（22mm）不锈钢
电介质：0.5“ （12mm）
电容：6pF
外形尺寸：
4“W×12”D×6“H（102×305×152mm）
示波器
泰克TDS2022C：
电压：90-260VAC
通信信号输入/输出到计算机：USB
通信信号输入/输出到示波器：USB
电脑
安装了Windows 10＆ETS Test manager软件的计算机。
