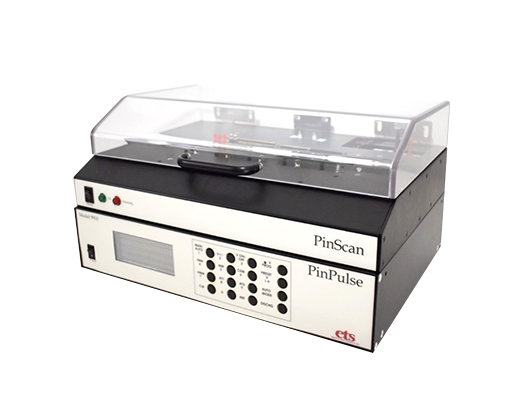

PinScan是一个完整的ESD测试解决方案。PinScan与我们的PinPulse系统中所发现的行业广受欢迎的波形结合在一起，在市场领先的价格点为用户带来自动化和全面的后测试分析。PinScan的自动化重新定义了测试效率，作为一种机械自动化的针脚测试设备，将ESD事件传递给用户定义的路径。兼容的平台提供即时的洞察力，自动识别出院后的故障点。PinScan测试管理器软件包集中了整个体验，使操作成为一个无缝的过程。该软件具有简单的scriptdriven测试准备和数据采集，以及曲线跟踪和后测试报告编译。PinScan拥有您所需要的特性和经济。
标准满足:ANSI/ESDA/JEDEC JS-001-2012， (HBM) MIL STD. 883E， (HMM) IEC6100-4-2， (MM) ANSI/ESDA S5.2-2012。
应用
•兼容的包类型:BGA, DIP, SOIC，等等。
•相关组件:集成电路、二极管、LED、光电子等。
•相关流程:研发、质量保证、工艺验证。
关键特性
•自动化测试大大减少了测试时间和错误的手。
•ESD测试设备从2到128个针。
•用户友好的测试软件便于设置、测试和分析。
•使用PinCheckTM进行IV曲线跟踪，容易识别故障点。
•测试报告自动编译并可下载。
•3内置ESD模型(HBM, HMM, MM)。
•灵活的适配器板系统可以测试各种设备。
结构:金属外壳
尺寸:17"W * 5"H * 12"D
重量:23磅
控制和连接:
功率:90-260 VAC通过IEC连接器在后面板上
开/关:前面板上的摇杆开关
指示灯:红色和绿色led在面板上显示状态
通讯:后面板上的USB接口
接口:
波形连接:为所有支持的ESD模型提供的电缆
HBM电缆，红色，黑色，6"(152mm)
MM电缆，黄色，绿色，6"(152mm)
HMM电缆，蓝色，橙色，6"(152mm)
设备连接:DUT台提供连接到128路。PinScan接口是双64针ZIF插座，.100"针距
包括适配器板:
适应用户的设备:
•通用DIP & SIP设备适配器板，2到40个针。
•通用16针SOIC设备适配器板。
可以使用定制的适配器板连接到任何使用行业标准套接字的设备:DIP & SIP特定包，SOIC。Gull-wing, J-lead, BGA包、卡片边缘设备和总成、多连接器总成。
电脑:
带有Windows 10和ETS PinScan测试管理器的笔记本电脑是由系统提供的。该系统使用文件夹C:\ETS\作为所有脚本和测试结果的目的地。
软件:ETS PinScan测试经理。
•通过USB与PinScan硬件和9910 PinPulse通信，
•允许创建和存储描述测试的脚本，
•对每个脚本进行测试，
•收集结果并保存报告，
•检索之前显示的测试，
•在每次放电之前和之后执行曲线跟踪，
•分析任何ESD事件的曲线轨迹，
•提供方便的文本格式报告和屏幕截图。
