描述:

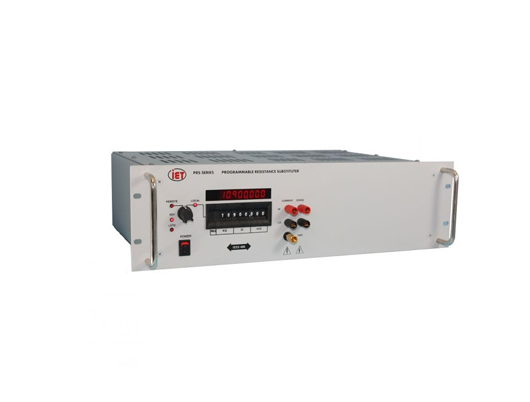

PRS-300显着改善了老式手动电阻箱最重要的几个方面。它引入了一种先进的算法来创建一个易于使用的可编程电阻器,使其精确度提高了30%,解析度比传统实验室电阻箱和RTD模拟器高出1000倍。
PRS-300的设计具有正确的组合功能,可以在实验室和生产环境中高效地进行手动和自动化应用。凭借其广泛的范围,PRS-300被设计用来取代多个电阻箱,并缩短其测试时间。
凭借其行业领先的5年保修,PRS-300各个方面都注重可靠性,降低了客户成本和更加简化,开箱即用性。
简单的用户界面使PRS-300非常适合手动和自动应用场合设备(如RTD模拟,DMM校准,电路调整和负载测试)的高精度要求。
特征:
基本精度为70 ppm
电阻范围从100mΩ到20MΩ
近乎自动的自我校准
无需零点减量 - 正如其他手动或可编程单元所需要的那样
作用于RTD应用程序非常简单直接,无需“减法”
PT100和PT1000有内置RTD表格
可用于2或4个端口
友好的用户软件
减少元件和电阻的数目,以获得更长期的稳定性
用于计算机控制的标准USB接口
可选的IEEE-488.2接口和以太网接口
用于控制,调整和使用Keysight 3458A或Fluke 8508A的LabView驱动程序;无需手动调整
用户界面:数字键盘输入数字显示的电阻值。
精度:±(70 ppm + 1mΩ)在23°C±5°C,2和4端口
最小设置:0.1Ω
解析度:1μΩ或6位数字
范围:0.1Ω - 20MΩ
稳定性:每年±50 ppm
热电动势:<15μV
最大负载:2 A,200 V(峰值),0.5 W(以先到为准)
电阻器:精密线绕和金属箔
RTD表格:可以将9个RTD表格输入存储器,以便用户选择温度,并自动编程正确的电阻值。用于华氏温度和摄氏温度的PT-100和PT-1000表格可预编程到1到4存储单元。
调整:利用高精度DMM的自动调整过程消除了手动调整电阻器的要求。
AC频率响应:至GND的剩余电容终端:<850 pF
终端:对于电流和感应器,每5路接线柱使用四个低电势,镀金的碲铜管用于一对HI和LO终端。 GND接线柱可连接到机箱,机箱接地和地面接地。
切换时间:每次更改<1秒
电源要求:90 - 264 Vac,47 - 63 Hz,最大30 W。
环境条件:
操作:10°C至40°C; <80%RH
存储:-40°C至70°C
尺寸:台式: 43 cm宽×8.9 cm 高33cm 深(17“×3.5”×13“)面板前方:3.8cm(1.5”)。
重量:台式:5.5 kg(12 lb)重量规格为标称。
远程控制:
USB:后面板上的标准USB Type B连接器
远程控制选项:
IEEE:GPIB标准24针连接器,符合IEEE-488.2; SCPI 1994.0命令集;硬件或软件可配置的寻址范围为1到30。
以太网:兼容IEEE 802.3,速度10 BaseT(10 Mb / s)和100 BaseT(100 Mb / s),IP静态地址或 DHCP,出厂设置(静态IP)192.168.0.254。
