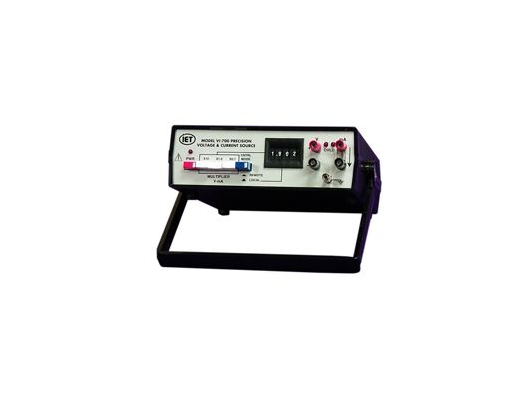

VI-700电压电流源

  • 产品型号:VI-700
  • 制造原厂:IET LABS, Inc.

各种功能和选件使VI-700成为许多手动和可编程电压和电流应用的有效选择。

电压输出范围为100μV至20 V或200 V

电流输出范围为0.1μA至20 mA或200 mA

3½数字分辨率,0.75 LSD精度

手动指轮操作或可编程数字输入,IEEE-488或并行BCD接口。

可选的便携式电源组

可用作闭环控制系统的组件




电压

输出范围

输出范围 200 mV, 2 V, 20 V;

( HV可选200 V).

分辨率

分辨率 100 μV, 1 mV, 10 mV;

(HV可选 100 mV).

精确度

 ±(75 ppm + 0.25 mV), 2 V 范围;

±(75 ppm + 2.5 mV), 20 V范围;

处于23°C, 无负载,  加热启动后.

输出电源

70 mA, (可选 HP 200 mA ) 最大负载到20 V; (HV 可选范围 200 V 10 mA ); LED 过载指示器

输出阻抗

一般 5 mÙ,  20V范围 40 mÙÙÙ .

噪声和脉动

200 mV and 2 V 范围是50 μVrms;

200 mV and 2 V 范围是50 μVrms;

20 V 范围是100 μVrms .

温度?

一般±10 ppm/°C l;

最大±15   ppm/°C



电流

输出范围

200 μA, 2 mA, 20 mA, 200 mA ( HI 选项).

分辨率

分辨率0.1 μA, 1 μA, 10 μA; 100 μA ( HI 选项).

精确度

±(75 ppm + .05 μA); 200 μA;

±(75 ppm + 0.25 μA), 2 mA;

±(75 ppm + 2.5 μA), 20 mA; 23°C, 无负载.

合规电压

0-20 V;  LED 过载指示器

噪音

8-20   nA.



一般数据

数字输入

数字输入31/2 数位并行BCD或IEEE-488界面;

前面板按钮选择远程或本地操作。

隔离

隔离浮动输出,光学隔离。

数字输入;电压和电流输出可用于任何极性。

电源要求

电源 105-125 V  210-250 V; 50-60 Hz; 5 W.

尺寸

标准模式21.6 cm  x 12.6 cm x 22.9 cm  (8.5" x   2.8" x 9.0" ) ;

可选IEEE-488界面21.6 cm  x 8.7 cm x 23.5 cm  (8.5" x 3.44" x   9.25" )



重量

2.3 kg (5 lb).

工作温度范围 10°C to 40°C.

存储温度范围: -40°C to 60°C.

订购信息

VI-700-110型精密电压电流源; 110 Vac操作。

VI-700-220型精密电压电流源; 220 Vac操作。

-HP选项高功率输出,高达200 mA输出

-HI选件200 mA输出(除了200μA-20 mA

-HV选件200 V输出(除了100μV-10 mV

-RS选项直接进行远程感测以加载

-BCD选项并行BCD远程编程

-IEEE选项IEEE-488远程编程

IEEE-488接口硬件(见第48页)

IEEE-488接口软件(见第46-47,49页)

BP-511电池组,AC电源,115 V60 Hz300 W
