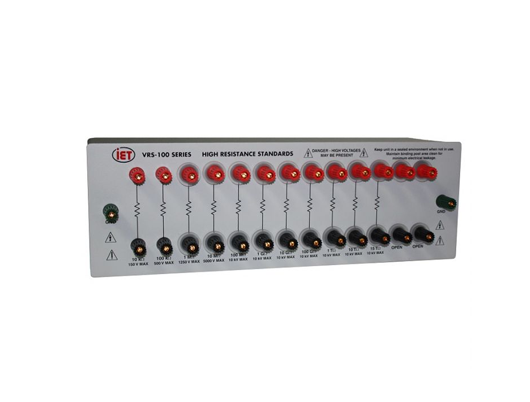

这是一套精密的高阻标准,用于测试仪表或其他仪器;9或10的值最高可达10 T,具有特殊的隔离。
特点:
设置9个电阻器-1 kΩ, 10 kΩ, 100 kΩ,1 MΩ, 10 MΩ, 100 MΩ, 1 GΩ, 10 GΩ,100 GΩ)开路
非标准值设置为10 T
高准确度-高达20ppm
最大电压:5,000 V或10,000 V
卓越的TC -高达5ppm / C
极佳的稳定性——高达10ppm /年
有地面保护端子以减少泄漏的影响
可用两种风格
9、10或11个电阻器组-1 kΩ, 10 kΩ, 100 kΩ,1 MΩ, 10 MΩ, 100 MΩ, 1 GΩ, 10 GΩ, 100 GΩ, 1 TΩ 和10 TΩ电路(取决于型号)
高准确度-高达20ppm。
标准电压:高达5kv(10千伏电压可用)
阻值 | 最大电压 | 精度 | 温度系数 | 电压系数 (±ppm/V) | 稳定性 |
1 kΩ | 50 V | 20 ppm | 3 ppm/°C | - | 10 ppm/year |
10 kΩ | 150 V | 20 ppm | 3 ppm/°C | - | 10 ppm/year |
100 kΩ | 500 V | 20 ppm | 3 ppm/°C | - | 10 ppm/year |
1 MΩ | 1,250 V | 20 ppm | 5 ppm/°C | <1 | 15 ppm/year |
10 MΩ | 5,000 V | 50 ppm | 25 ppm/°C | <1 | 20 ppm/year |
100 MΩ | 5,000 V or 10,000 V | 100 ppm | 25 ppm/°C | 1 | 100 ppm/year |
1 GΩ | 5,000 V or 10,000 V | 0.50% | 25 ppm/°C | 1 | 500 ppm/year |
10 GΩ | 5,000 V or 10,000 V | 0.50% | 50 ppm/°C | 2 | 500 ppm/year |
100 GΩ | 5,000 V or 10,000 V | 1% | 50 ppm/°C | 5 | 500 ppm/year |
1 TΩ | 5,000 V or 10,000 V | 2%* | 100 ppm/°C | <20 (10 ppm typical) | 500 ppm/year |
10 TΩ | 5,000 V or 10,000 V | 5%* | 300 ppm/°C | <20 (10 ppm typical) |
