功能和附件可确保非常低的电阻能准确,简单,经济地完成测量。
特征:
1μΩ分辨率
0.02%的基本准确度
数字输出
四种测量模式
自动调零DC模式
芯片和追踪的探针
新型开关设计,提高可靠性
新的外部电压选择开关
带保险丝的新型IEC插座

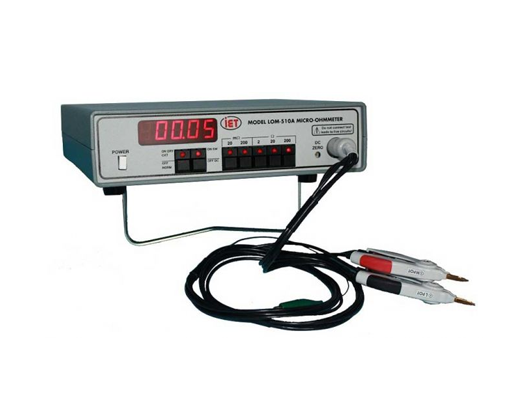

LOM-510A有4½位,基本精度为0.02%,分辨率为1μΩ。其4端口测量技术消除了引线电阻误差和80 dB的AC噪声抑制,即使在嘈杂的地方也能提供稳定的读数。该装置配有坚固的4端口测试夹和大量可选探头,夹子和固定装置,可连接至任何未知的低电阻。
开关DC模式:
允许测量开关触点,焊接点,分流器,PC板轨道和其他主要电阻元件。热电动势效应被消除。
恒定DC模式:
适用于测量线圈或变压器等电感元件的电阻。
脉冲模式:
提供低驱动电流以测量熔断器,热敏电阻和其他热敏设备。
干电路:
可确保氧化物和薄膜接触不被破坏。干电路模式将开路电压限制在50 mV。LOM-510A / 20型将开路电压限制在20 mV。
范围 (满量程) | 驱动 | 最大耗散 DC SW | 分辨率 | ||
19.999mΩ | 1A | 20mW | 5.0mW | 1 μΩ | |
199.99mΩ | .1A | 2.0mW | .50mW | 10 μΩ | |
1.9999Ω | 10mA | .2mW | .05mW | 100 μΩ | |
19.999Ω | 1mA | .02mW | 5μW | 1 mΩ | |
199.99Ω | .1mA | .002mW | .5μW | 10mΩ |
准确性:
SW(开关式DC):0.02%+ 2个计数+2 μΩ DC(连续DC):0.04%+ 2个计数+ 2 μΩ
脉冲模式:0.02%+ 4个计数+ 2 μΩ
调零:仅在DC(连续DC)模式下有效。
噪音抑制:
SW(开关DC)和脉冲模式为80 dB
DC(连续DC)模式为60 dB。
SW(开关DC)模式:
电流开启166 ms,关闭500 ms(25%占空比)。
脉冲模式:
SW(开关DC)模式的一个周期;通过短接后面板连接器上的两个触点实现。
显示:
4½数字0.5英寸红色LED显示屏。
显示超量程显示:
在脉冲模式下,DC(连续DC)和SW(开关DC)空白闪烁
测量速率:1.5读数/秒
未知连接:4端口Kelvin屏蔽引线
输出:
5个BCD数字用于数值和极性;脉冲模式控制线;电源线; 25针“D”连接器。
预热时间:1分钟至额定精度
精度vs温度:
规定的精度适用于18至27°C的环境温度范围。在10至40°C范围内误差加倍。
提供的配件:LOM-501测试夹
电源要求:
105-125Vac或210-250Vac; 50-60 Hz可在后面板上选择最高到30 W 。
机械数据:
尺寸:22.9 cm宽×5.1 cm高×27.9 cm深(9“×2”×11“)
重量:2.7 kg(6 lb)
LOM-530(LOM-510A校准套件)
稳定性 | 最大功率 | 温度系数 | 功率系数 | |
0.01Ω | 50 ppm/year | 2 W | 20 ppm/°C | 0.1 ppm/mW |
0.1 Ω | 50 ppm/year | 1 W | 20 ppm/°C | 0.1 ppm/mW |
1Ω | 20 ppm/year | 0.25 W | 10 ppm/°C | 0.5 ppm/mW |
15Ω | 10 ppm/year | 0.1 W | 3 ppm/°C | 0.5 ppm/mW |
150Ω | 10 ppm/year | 0.1 W | 1 ppm/°C | 0.5 ppm/mW |
温度范围:15°至30°C
存储范围:0°C至40°C
订购信息
LOM-510A数字微欧姆计
LOM-501C测试夹
用于LOM 510-A的LOM-530校准套件
LOM-501C Kelvin测试电夹电缆组件(夹子一对,线缆长度1米)
LOM-501C-2m Kelvin测试电夹电缆组件(夹子一对,线缆长度2米)
LOM-501W Kelvin测试电夹组件(宽口)
LOM-502C Kelvin测试电夹,无连接器(一对)
LOM-503 Kelvin测试电夹电缆组件,带E-Z钩(线缆长度1米)
LOM-504 Kelvin测试电夹电缆组件,重型,2英寸夹爪对(线缆长度1米)
LOM-506 Kelvin微探头电缆组件(夹子一对,线缆长度1米)
LOM-506-1更换微型探头,一套4个
LOM-501TF测试固定件
用于远程测试的LOM-501-XL超长电缆(线缆最长50米)
