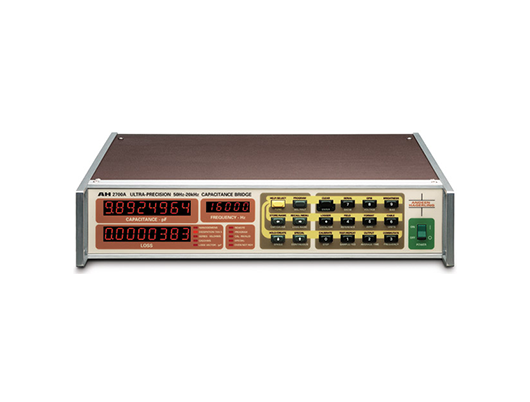

50Hz-20kHz 超高精度电容桥

  • 产品型号:AH 2700A
  • 制造原厂:Andeen-Hagerling, Inc.

AH2700A测量高阻抗范围内的电容和损耗,因此允许使用三端子而不是五端子连接到DUT(待测设备)。 其无与伦比的精度是独特设计的比率变压器的结果,这是40多年来电桥设计和制造的顶峰。

独特的温度控制熔融石英电容标准同样重要,它可以实现极高的测量稳定性和抗机械冲击能力。

这些元件组合在一起形成一个工作在50 Hz - 20 kHz的真正的电桥,以提供独立于精确测试频率的电容/损耗结果。

  • 测量极低的损耗,损耗系数为1.5x10-8 tan δ,电导率为3x10-7 欧姆-1或高达1.7x106欧姆电阻

  • 全精密测量只需0.4秒,对同一样品重复测量只需30ms

  • 在3 dB下降时快速模拟输出具有3 kHz的频率响应

  • 电容和损耗范围均涵盖负值,以允许异常采样或三个终端网络

  • 换向(反转测试信号)以最大限度减少外部电源线或其他周期性信号的拾取

  • 三个终端BNC连接器可最大限度减少连接器成本和电缆数量

  • 包括IEEE-488 GPIB和IEEE-1174串行接口;远程设备可以作为控制器或记录器

  • 可编程功能可以消除对外部控制器的需求

  • 大容量,可变亮度,具有8位数字电容和损耗,5位数字频率的显示器

  • 电容的偏差,损耗测量或两者兼而有之

  • 测试夹具电容和损耗的零点校正

  • 外部DC偏置高达±100伏

  • 外部触发功能

  • NIST或NPL可溯源校准

  • 自动量程

  • 自动内部校准

  • 开机自检诊断

  • 三年保修


频率

精度

稳定性

温度系数

分辨率

kHz

ppm

ppm/year

ppm/°C

aF

ppm

0.1

±9

±<1.9

±0.07

16

0.8

1

±5

±<1.0

±0.035

0.8

0.16

10

±11

±<1.9

±0.07

2.4

0.5

前面板显示限制:

(前面板显示屏可能会进一步限制电容和损耗的范围和分辨率。)

电容:0.1 aFCCS的最佳显示分辨率。

损失:G10-7 nS是最好的电导显示分辨率。

D10-7是最好的耗散显示分辨率。

RS10-7kΩ是最佳的串联电阻显示分辨率。

RP10-7GΩ是最佳的并联电阻显示分辨率。

远程设备报告限制:

电容:0.01 aFCCS的最佳分辨率。

损失:Gl0-8 nS是最好的电导分辨率。

D10-8是最好的耗散分辨率。

RS10-7kΩ是最佳串联电阻分辨率。

RP10-8GΩ是最佳并联电阻分辨率。

频率:50, 60, 70, 80, 100, 120, 140, 160, 200, 240, 300,

400, 500, 600, 700, 800 Hz and 1.0, 1.2, 1.4, 1.6, 2.0, 2.4, 3.0,

4.0, 5.0, 6.0, 7.0, 8.0, 10, 12, 14, 16 and 20 kHz ± 0.0025%.

对电源线电压变化的敏感度:

电容:线电压每变化1%±0.002 ppm

损失:不可测量。

直流偏置:通过外部直流偏置输入可将高达±100伏的电压施加到被测器件。

交流测试信号电压:可以输入0.000315 V的任何电压,分辨率为0.1%。给定输入电压的可用范围在表1中具有下一个最高电压的线上。 AH2700A将自动使用用户所选电压或列出的最高电压中的较小者

在表中提供足够的范围以便能够测量DUT的电容和损耗。列出的电压容差为±5%。

温度范围:运行时0°至45°C

-40°到+ 75°C储存

湿度:相对湿度085%,不结露。

储存相对湿度为060%,不结露。

电源要求:25瓦,48440赫兹,85115,102138,187253204276伏均方根值

包装:该仪器在前面板后面3.5英寸(8.9厘米)高,15英寸(38.1厘米)深。提供了用于机架安装的硬件和用于台式使用的保险装置。

体重:18磅(8.2公斤)

安全和EMC符合性:符合EN613261998EN 61010-11993 / A21995

专利:AH2700A受美国专利号4,772,844,6,204,6736,987,391

保修:AH2700A保修三年。

转发和退货运输在保修期的前三个月内涵盖。
