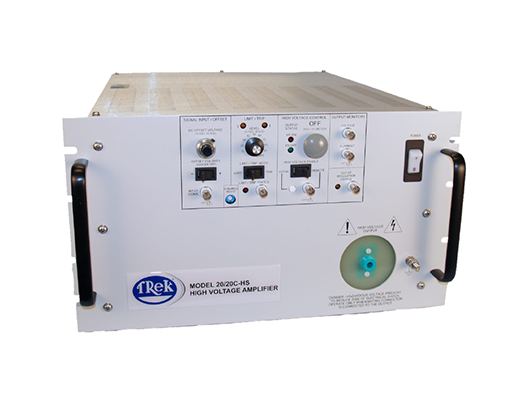

Trek Model 20 / 20C-HS是一款直流稳定的高速高压功率放大器，可应用在工业以及研究领域。全固态设计使其具有高转换速率，宽脉宽以及低噪声操作。 四象限有源输出级在整个输出电压范围内吸收或输出电流进入无功或电阻负载。这种类型的输出对于实现准确的输出响应和诸如高电容或无功负载的各种负载所要求的高转换速率至关重要。 也被配置为一个同相放大器。
优点和特点
•用于驱动容性负载的四象限输出
•高精度闭环系统
•电路短路防护保障设备安全
•CE认证，确保可靠性
•全固态设计，免维护运行
•直流稳定可编程电源应用
•低输出噪音可实现超精确的输出
型号20 /20C-HS规格
性能
输出电压范围 0至±20 kV DC或AC峰值
输出电流范围 0至±20 mA DC或1ms ±60 mA AC峰值(完全不必超过20mA rms)
输入电压范围 0至±10 V DC或AC峰值
输入阻抗 25 kΩ ，标称值
直流电压增益 2000 V / V
直流电压增益准确性 优于满量程的0.1％
直流失调电压 优于±2V
输出噪声 低于1.5 V rms *
转换率 （典型性10％至90％）优于800 V /μs
大信号脉宽 （1％失真率） DC至优于3.75 kHz （当达到最高值设备会跳闸）
小信号脉宽（-3 dB） DC至优于20 kHz
稳定性
随时间漂移 低于50 ppm /hr，(不可累积)
随温度漂移 低于100 ppm /°C
电压监控
比率 高压输入的1/2000
直流精度 优于满量程的0.1％
直流失调电压 少于±2 mV
输出噪声 低于20 mV rms *
输出阻抗 47Ω
电流监控
比率1V / 6mA
直流精度 优于满量程的1％
偏移电压 高于±10 mV
输出噪声 低于30 mV rms *
带宽（-3dB） DC至高于20 kHz
输出阻抗 47Ω
特征
高电压开/关
本地 独立按钮开关
远程 TTL兼容输入。TTL高电平（或开路）关闭高压输出。 TTL低电平打开高电平输出。
动态调整 使用刻度为1圈旋转面板电位器用于优化各种负载的交流响应参数。
电流限制/跳闸模式 开关可选择限流或跳闸。 使用刻度为1圈的旋转面板电位器来调整限流 或0至100%峰值电流的跳闸电平。 配备一个LED指示灯和一个BNC连接器。
跳闸状态指示灯和连接器 由于输出电流跳闸，检测到高电平供应故障或任一面板被移走，或20/20C-HS报障时间超过500ms, 高压输出会被禁用，但指示灯会亮起BNC会提供TTL低电平。
报障状态指示 诸如在限流期间当设备未能产生所需的HV输出，照明灯和TTL低电平依旧会提供。
机械参数
尺寸 279mm高x 482mm宽654mm长 （11“高×19”宽×25.75“长）
重量 24.9kgs（55lb）
HV连接器 Caton高压连接器
BNC连接器 放大器输入，电压监控，电流监控， 远程高电压开/关示，报障状态指示，故障/跳闸状态指示
操作环境
温度 0°C至40°C（32°F至104°F）
相对湿度 到85％，非冷凝状态下
海拔高度 至2000m（6561.68ft）
电力值
线路电压 工厂设置为两个范围之一：一个范围是104至127 V AC 或180至250V AC，或另一个范围是在48到63Hz之间
交流电线插座 标准IEC 320 三股交流电线连接器
电源消耗 最大值1000 VA
提供的配件
操作手册 PN：23461
HV输出电缆 PN：43466
电线，备用保险丝 PN：N5011可根据地理位置选择
