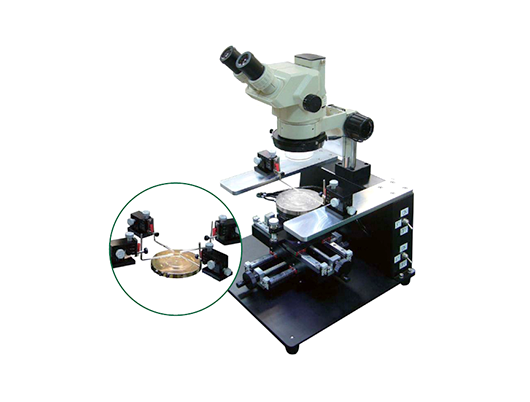

通用型手动探针台

  • 产品型号:PG101W
  • 制造原厂:Pegasus Instrument Inc.

通用型手动探针台

特点:

  • 外观紧凑,重量轻巧,高性价比

  • 可选配不同探针、样品测试平台等选件,符合不同器件测试应用

  • 适用于4”以下晶圆测量

  • 适合于科研/研发器件特性分析

应用:

  • LED晶圆及芯片之光电特性分析

  • LD/PD等光电器件特性分析

  • 分立器件/MEMS等半导体器件特性分析

  • 其他复合功能材料/陶瓷材料/半导体材料特性分析


技术规格:

• 4”铝合金镀镍载盘

• 2”/3”/4”三真空孔可切换

• X-Y轴移动范围:4”X4”(10μm解析度)

• Z轴上下调整距离: 10mm

• Theta轴可调(选配)

• 最多支持4个磁吸式探针座

• 尺寸:370mmWx370mmDx450mmH(含显微镜)

• 重量:20kg(含显微镜)

• 显微镜技术规格

目镜可调倍率:20

物镜放大倍率:0.67 ~ 4.5

最小可视面积:2.7mm直径

LED照明光源

• 使用条件:电源:AC 100~240V(50/60Hz)

真空:-250mmHg,7公升/分钟

附件:

• 磁吸式探针座2个

• 铍铜针10根

选配件:

• 镀金载盘

• 高压探针/高压载盘

• 微电流探针/电容探针

• 待测物夹具

• 探针卡支架/探针卡

• 变温载盘(室温至200°C)

• 防震桌

• 遮光罩

• 真空泵
