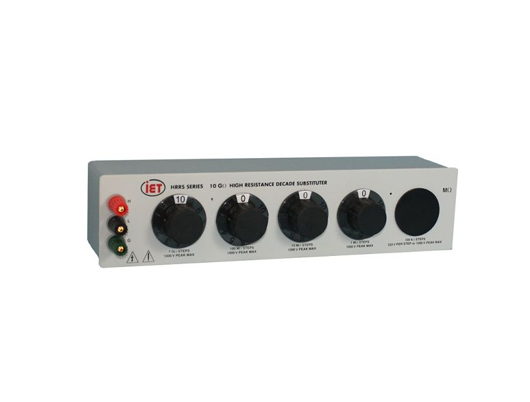

经济型、高性能、高阻值的十进制拨盘电阻,适用于所有的实验室、测试和校准需要。
电阻范围从10Ω-1T Ω
高精度:最高可达0.01%
高稳定性:最高可达10ppm /yr
优秀的TC:低至5 ppm /°C
低电压系数:低至0.2 ppm/V
高性能固态银合金开关
高压版本
可用机架装配
特殊的和定制配置
零电阻
< 3 mΩ每拨盘
环境条件
操作条件:10 ºC至23 ºC;< 50% RH
储存条件:-40ºC -70ºC
终端
低泄漏的、低泄漏的、高频率的绝缘接口,和一个金属接地的接线柱
每步径电阻 | 总电阻 | 精度 | 每步径电压 | 最大电压 (V) | 温度系数 (±ppm/ºC) | 电压系数 (±ppm/V) | 稳定性 (±ppm/yr) | 电阻器类型 | ||
Q | B | F | ||||||||
10 Ω | 100 Ω | 0.01% | 0.03% | 0.1% | 2.5 | 25 | 15 | 0 | 10 | 绕线式 |
100 Ω | 1 kΩ | 0.01% | 0.03% | 0.1% | 8 | 80 | 5 | 0 | 10 | |
1 kΩ | 10 kΩ | 0.01% | 0.03% | 0.1% | 23 | 230 | 5 | 0 | 10 | 绕线式 |
10 kΩ | 100 kΩ | 0.01% | 0.03% | 0.1% | 70 | 700 | 5 | 0 | 10 | 绕线式 |
100 kΩ | 1 MΩ | 0.01% | 0.03% | 0.1% | 230* | 2000 | 5 | 0 | 10 | 绕线式 |
1 MΩ | 10 MΩ | 0.01% | 0.03% | 0.1% | 1000* | 2000 | 15 | 0.2 | 25 | 绕线式 |
10 MΩ | 100 MΩ | 0.03% | 0.1% | 1% | 1000* | 2000 | 15 | 0.2 | 50 | 金属氧化物 |
100 MΩ | 1 GΩ | 0.1% | 0.2% | 1% | 1000* | 2000 | 15 | 1.5 | 100 | 金属氧化物 |
1 GΩ | 10 GΩ | 0.2% | 0.5% | 1% | 1000* | 2000 | 50 | 5 | 500 | 金属氧化物 |
10 GΩ | 100 GΩ | 0.5% | 1% | 1% | 1000* | 2000 | 50 | 5 | 500 | 金属氧化物 |
100 GΩ | 1 TΩ | 0.5% | 1% | 1% | 1000* | 2000 | 200 | 5 | 500 | 金属氧化物 |
