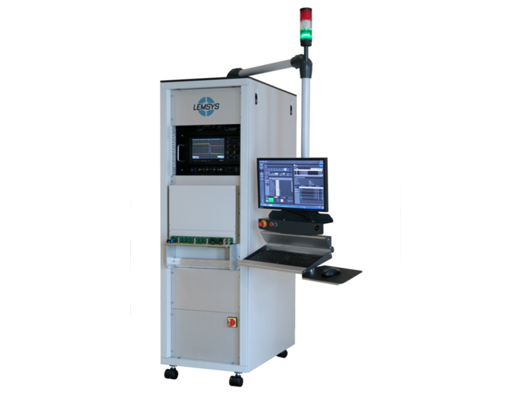

中功率功率器件动态测试仪

产品型号：PRO AC Series
制造原厂：Lemsys S.A.

PRO AC系列是一款针对中功率 IGBT/MOSFET 器件和芯片的动态特性测试系统，覆盖600A/3000V以内的模快测试，系统寄生电感小于35nH, 200度高温平台,

独立的动态或静态测试，或动静态一体测试
电流输出能力5A到600A(短路的2500A)
电压输出能力从50V到1500V
雪崩和短路测试可用。
IGBT测试完全符合IEC 60747-9-2.0版
二极管测试完全兼容测试IEC 60747-2-2.0版
可定制的测试选项
完全符合国际安全标准。
兼容Lemsys测试平台和其他机械连接。
无缝数据传输和数据统计分析。
最新的图形用户界面。

动态电流：5-600A
动态电压：1500V
测试项目包括：
单脉冲安全关断工作区Single pulse RBSOA
双脉冲安全关断工作区Double pulse RBSOA
开通测试（感性负载下） Turn ON on inductive load
关断测试（感性负载下）Turn OFF on inductive load
续流二极管反向恢复特性QRR on Free Wheeling Diode
短路测试 Short-circuit SCSOA1
选件包括
门极开通电荷 Qg
雪崩测试 EAS
7通道测试矩阵
适用模块类型：
单管，半桥，全桥，PIM，三电平等

PRO AC Series
