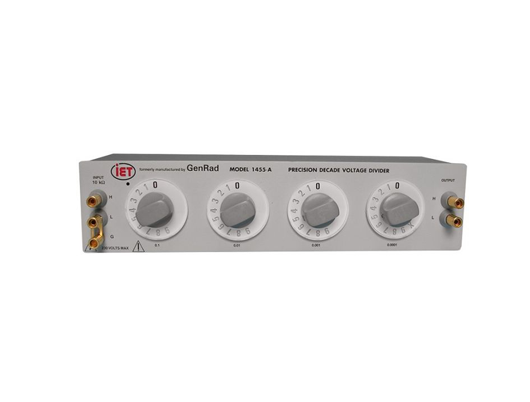

GR 1455开尔文分压器提供了精确的已知电压比:0.00001~1.00000,可用在以下测量中:
1.电压增益或衰减
2.电位计和其他控制的线性度。
3.音频和射频网络的频率响应。
4.变压器匝比
5.电压表校准
1455具有非常高精度的特点可覆盖所有的开尔文型电阻分压器的精度。线性度低至输入端的0.02 ppm。
1455完全能满足您的需求。选择输入阻抗,电压等级,频率范围,4或5-d的分辨率,工作台或机架安装都可选。
温度系数:每一个电阻小于20 ppm。由于电压比是由simi lar的电阻率决定的,所以内尔环境的影响是非常小的。
基本规范
1455-A | 1455-B | 1455-BH | |
刻度数: | 4 | 5 | 5 |
输入阻抗: | 10 kΩ | 10 kΩ | 100 kΩ |
输入R的精度: (ppm) | 150 | 150 | 150 |
输入电压: | 230 V | 230 V | 700 V |
频率响应: | 850 kHz | 690 kHz | 69 kHz |
解决方法:输入(ppm) | 100 | 10 | 10 |
线性度(A和B的总和) | |||
A.绝对线性 | |||
0.00001 to 0.00010 | n/a | 0.03 | 0.02 |
0.00010 to 0.00100 | 0.3 | 0.3 | 0.2 |
0.00100 to 0.01000 | 2 | 3 | 2 |
0.01000 to 0.10000 | 15 | 10 | 10 |
0.10000 to 1.00000 | 30 | 20 | 20 |
B.终端线性度(输入的ppm). | |||
四终端(低输出终端) | 0.04 | 0.04 | 0.004 |
三端 | 0.2 | 0.2 | 0.02 |
