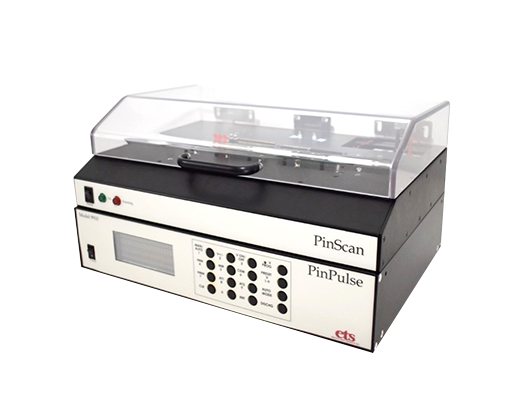

ETS-9910是行业领先的静电释放活动模拟器，是开发电子设备的宝贵工具，提供对ESD事件敏感性的评估。作为一种手动的双点ESD模拟器，适用于低针数设备，系统熟练地交付HBM、HMM、MM和可选的CDM测试能力。所有的波形都符合当前的JEDEC & ESDA标准。该模拟器可在电压从5V到8kV的范围内产生原始无寄生波形。PinPulse也是ETS的核心模块化组件的综合自动化ESD测试平台,PinScan™。
标准满足:ANSI/ESDA/JEDEC JS-001-2012，(HBM) MIL STD. 883E，(HMM) IEC6100-4-2，(MM) ANSI/ESDA S5.2-2012。
应用
•兼容的包类型:BGA, DIP, SOIC，等等。
•相关组件:集成电路、二极管、LED、光电子等。
•相关流程:研发、质量保证、工艺验证。
关键特性
•业界公认的无寄生波形，
•电压范围5V到8kV HBM, MM, HMM，和可选的CDM，
•可编程极性和电压步进，
•使用前面板键盘控制，
•DUT板可以方便地手动连接引脚，
•用户可访问的命令集和串行接口支持由用户生成的软件控制
电压范围:±5到±8250V
解析:±1 V
精度:5%以上
标准测试项目:
HBM (100pF / 1,500Ω) to 4KV
MM (200pF / 0Ω ) to 1KV
HMM (150pF / 330Ω ) to 4 KV
PinScan 能支持自动测试，DUT可从 2-pin 到 128-pins.
符合相关规范：
HBM meets MIL STD.883E, ANSI/ESDA/JEDEC JS-001
MM meets ANSI/ESDA S5.2, JEDEC 22-A115C
HMM meets IEC 61000-4-2
Charged Device Model (CDM) 选件功能
设备尺寸（48.24 x 77.4 x 9.5 cm)
重量:12磅 (5.4公斤)
