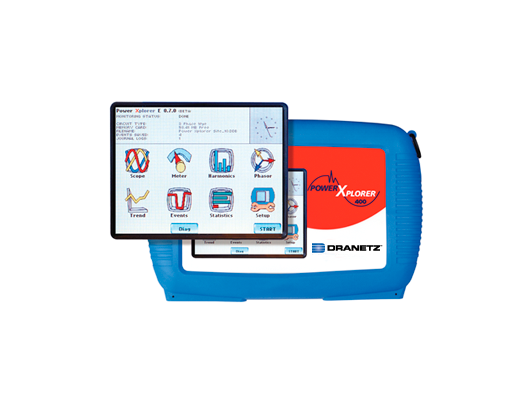

Power Xplorer PX5-400集成了功率监控仪中最先进的特性集,具有易于导航的彩色图形用户界面。通过高速采样和数据捕获(1微秒/通道),这个8通道工作马同时捕获和描述了数千个参数,使用了一系列标准和可定制的操作模式。功率Xplorer独特的测量能力包括:通过峰值、波形、rms持续时间和自适应高速采样捕获中低高频瞬态,以及对电压谐波、非正弦和不平衡系统的功率测量。
• 高清晰度显示,能量监控系统1000Vrms, AC/DC, 512/圈
• 高速数字化瞬变快达1us – 10 - 2000Vpk
• 50/60Hz以及400Hz操作模式
• 8个通道, 4种电压&4种电流
• 应答方式 – 下跌方向, PF电容器识别,马达 – 自动突发事件分类
• IEC 61000-4-30等级 A & IEEE 1159认证
• 谐波 – IEC 61000-4-7, IEEE 519 (2014)
• 瞬态性能 – V & I – 波形触发器, 高速. 取决于标准要求
• IEEE 1459 功率测试
测量参数
(4)差分输入,1-600 Vrms, AC/DC, 0.1% rdg + 0.05% FS, 256个样本/周期,16位ADC。
(4)输入CTs 0.1-6000 Arms ct -依赖型,AC/DC, 0.1%rdg + CTs, 256个样本/周期,16位ADC。
MHz高速采样,14位ADC, 1%FS。
频率范围,10m Hz分辨率,15- 20hz, 45-65 Hz,或350-450 Hz。
锁相环-发电机跟踪。
锁相环-标准PQ模式。
依据标准规范如下
Power Quality IEC 61000-4-30 Class A: Edition 2 (2008)
IEEE 1159: 2009
Power
IEEE 1459: 2000
Harmonics
IEC 61000-4-7 Class 1: Edition 2 (2008)
IEEE 519: 2014
Voltage Flicker
IEC 61000-4-15: Edition 2 (2010)
IEEE 1453: 2011
Compliance/Testing
EN 50160: 2010
