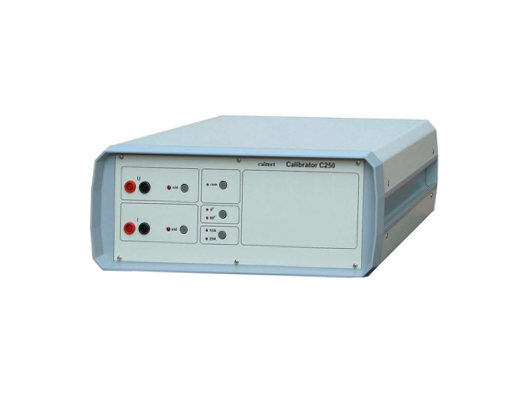

C250系列功率校准器用于对电力工程中使用的测量仪器进行有效的调整和测试:单相配置中的有功功率计和无功功率计,相位计,频率计,电流表,电压表,传感器。
C250校准器是交流电和电压的单相电源。允许产生预定义值为240V的交流电压,具有预定值10A和20A的交流电流,具有预定义值50Hz的频率以及具有预定值0°和60°的相移。电流输出信号和相移值在本地控制模式下通过按钮进行选择。输出电压和电流信号的实际值,功率系数和频率在C250M校准器的LCD显示屏上同时显示,并带有附加仪表。在远程控制模式下,电压和电流输出的电流,相位,操作/待机模式可以通过连接到后面板上的终端的外部无电位按钮或通过PC计算机的标准RS232C / USB接口进行选择。由于可以将校准器切换到“待机”模式以隔离输出终端,因此被测仪表可以安全地连接到输出而不会改变设定值。
C250系列校准器采用小体积和重量轻的铝制外壳。
C250和C250M选项的技术参数
参数 | 设定 | 测量分辨率 | 精确度 | 最大负载 | |
校准器功能 | 电压 | 240V | 电压值的±0.10% | 125mA | |
电流 | 10A和20A | 电流值的±0.10% | |||
频率 | 50Hz | ±0.02Hz | |||
相移 | 0° 和 60° | ±0.1° | |||
有功功率 | 视在功率的±0.10% | ||||
| 电压 | 0.01V | 电压值的±0.10% | ||
电流 | 0.001A | 电流值的±0.10% | |||
频率 | 0.01Hz | ±0.02Hz | |||
电源系数 | 0.01 | ±0.01 | |||
电压和电流的THD | 电压和电流值的0.5% | ||||
重量和体积(宽x高x深) | 12kg和 (371x150x342)mm | ||||
电源功率 | 230V±10% / 45…65Hz / 180VA |
