透射率测试仪(手动)

  • 产品型号:191T手动型
  • 制造原厂:Gamma Scientific

GAM为反射和透射测试提供了一个独特的高性能选项。这些系统能捕获薄膜涂层的完整光谱和比色特性,扫描时间通常不到一秒。


多层膜厚度和样品平面度也可以平行监测。


来自GAM的反射和透射测试系统有几种配置。根据样本类型和期望的测量结果,可以使用各种系统配置来测试抛光(镜面)或粗糙(漫射)样本。本手册中包含了一个生产选择指南,以帮助您配置最佳的系统以满足您的需要。


这些系统对于需要快速准确测量平板显示器玻璃、防反射涂层检查、光电(太阳能电池)涂层、光学滤光片、透镜涂层、油漆样品、漫射塑料等的制造商来说是理想的。


  • 从380-1700nm的多角度反射和透射测量

  • 校准的玻璃样品

  • 观察目镜

  • 光纤耦合到测量

  • 设备

  • 调节石英卤素照明灯

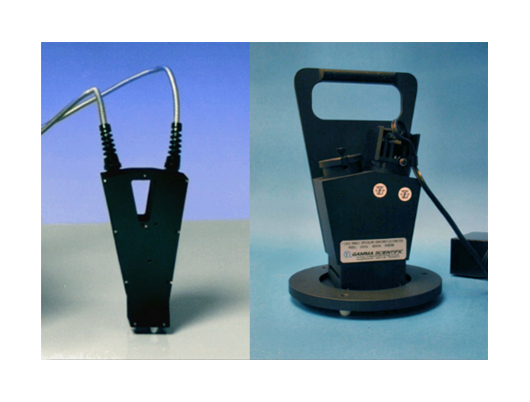

191T传输测量系统

191光学头

191T

测量类型

总传输

样本类型

玻璃或任何抛光的透射元件

照明角度

可视角度

2π (180°)

最小样品厚度

最大样品厚度

15mm

最小样本尺寸

Ø 10mm

最大样本尺寸

200mm x 200mm 面板

照明点尺寸(分析领域)

Ø1mmØ2mmØ3mm(用户可在购买时选择)

测量速度

(取决于样品)

≈300-3000ms

校准参考标准

BK-7抛光玻璃

光头尺寸

高度:350mm13.75“

宽度:205mm8.0“

深度:225mm8.85“

重量:3.5kg7.75lbs

测量精度

光谱传输

± 0.5%

三色

CIE 1931 XYZ

± 0.05

色度

CIE 1931 xy

± 0.005

LAB颜色

CIE 1976 L *a *b *

L* ± 2.0 a*,   b* ± 0.8

平均反射率

± 0.2

报告的参数

光谱数据

作为波长的函数的反射率

比色数据

具有10°视角,(L *a *b *),(xy),(u'v')的CIE三色激励XYZ和其他参数

光源加权

光源A,光源B,光源C,光源D65或用户指定的定制光源
