概述 - 背景与挑战
测量原理 - 激光多普勒测振技术
系统架构 - VibroOne硬件组成
应用案例 - 实际测试与功能验证
总结与致谢 - 成果回顾与感谢
压电材料的应用与挑战
应用背景：能量转换与微型化
压电材料可实现电能与机械能的高效转换，广泛应用于致动器、传感器及MEMS等领域。随着器件向微型化、低功耗发展，亚微米级压电薄膜已成为核心应用方向。
测量挑战：传统技术的局限性
PFM技术易受针尖电场干扰，DBLI技术对样品制备要求苛刻，二者均难以满足亚微米薄膜的高精度测量需求。行业亟需一种简便、高效的新型测量技术。

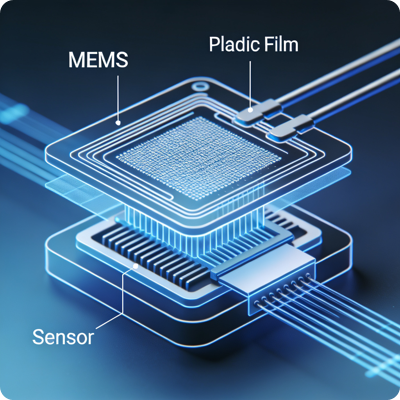

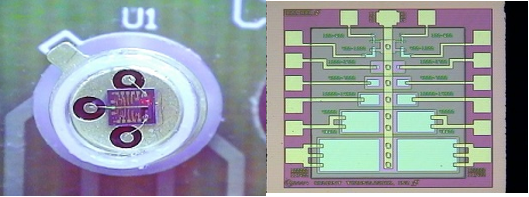

图：MEMS器件中的压电薄膜结构示意
测量原理
多普勒频移 (Doppler Shift)
激光照射运动物体时，反射光频率发生变化。频率变化量 fD 与速度 v 成正比。
fD = 2 · v / λ
光学干涉 (Optical Interference)
反射光与参考光叠加形成干涉条纹，位移导致条纹移动。通过计数条纹数 N 计算位移。
s = (λ / 2) · N
示意图：激光照射运动物体产生的多普勒频移与波形变化

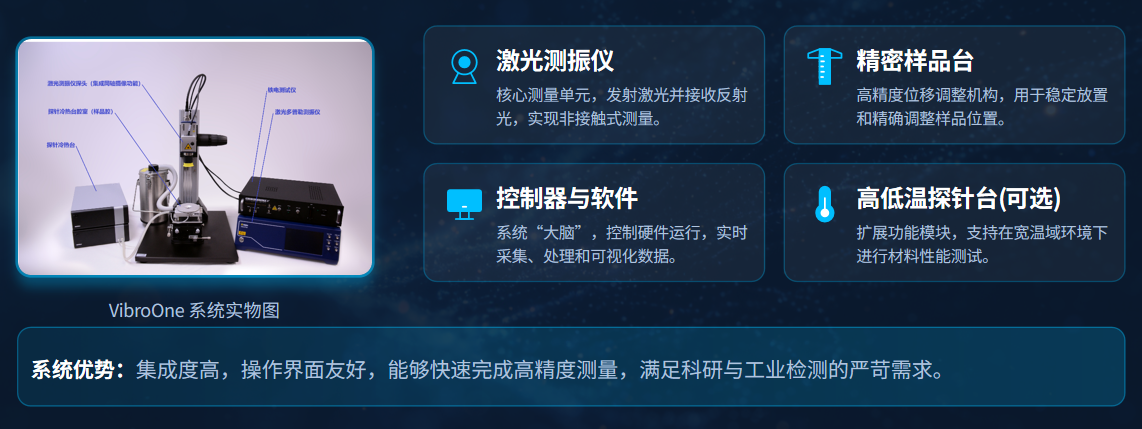

系统架构
系统整体布局

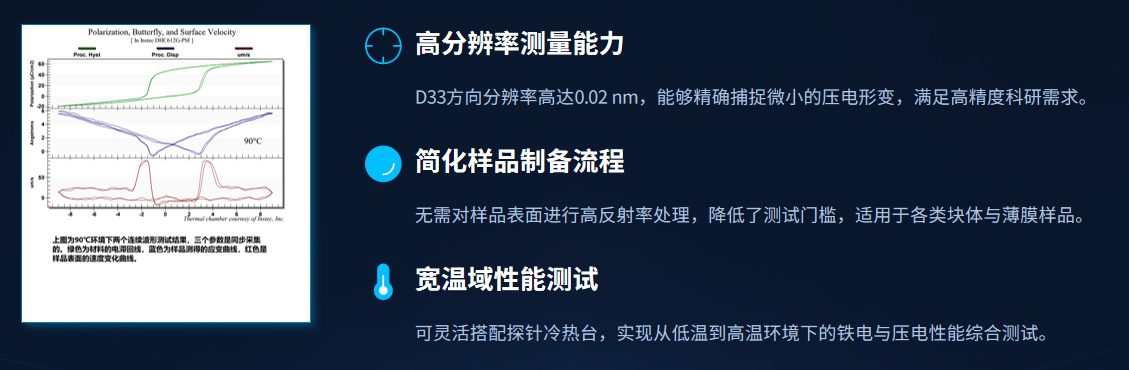

块体/薄膜逆压电测试配置
VibroOne 专用配置为材料研究提供了从微观形变到宏观性能的全方位测试支持。
应用案例
夹持于衬底的压电薄膜测试
典型多层结构与夹持效应
实际器件中通常呈现“衬底/底电极/压电材料/顶电极”的层状结构。衬底的存在会引入夹持效应，显著改变薄膜的动态力学与压电性能。
VibroOne 精准测试方案
传统方法难以准确表征夹持状态下的性能，VibroOne 能够直接测量该状态下的薄膜响应，为器件设计提供最接近真实工况的关键数据。
LDV 技术提取本征系数
结合激光多普勒测振（LDV）技术，可通过算法精确提取薄膜的本征压电系数，有效消除衬底刚度带来的干扰，还原材料真实特性。

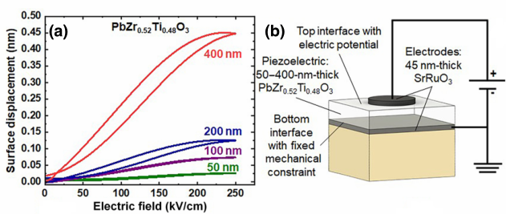

图示：衬底夹持压电薄膜的多层结构示意
E31测试配置
VibroOne 可搭配专用 E31 测试治具，用于精确测量薄膜的横向压电系数 e31。
其核心测试原理如下：样品制备:将待测薄膜制备成标准的悬臂梁结构，确保力学性能稳定。
电场驱动: 在 D33 方向施加交变电场，逆压电效应驱动悬臂梁产生机械弯曲。
激光测量: 利用激光多普勒测振仪(LDV) 高精度测量悬臂梁自由端的动态形变位移。
参数计算: 结合几何尺寸、杨氏模量及泊松比，通过 Mazzalai方程计算得出e31 参数。
E31测试是评估薄膜横向驱动性能的关键指标
VibroOne 专用 E31 测试治具

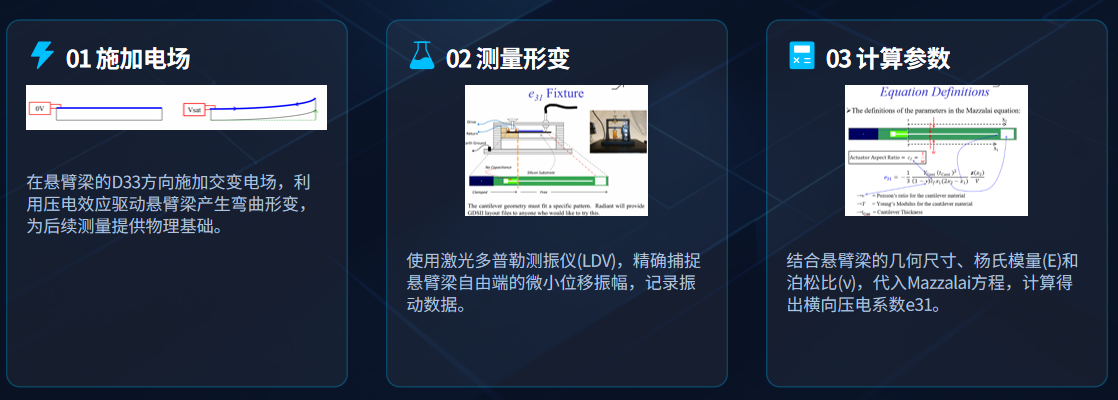

E31测试原理详解
核心逻辑：通过“间接测量”手段，将不可直接观测的压电系数转化为可精确测量的物理形变与电学信号。
实际测量结果展示
VibroOne 系统实测数据

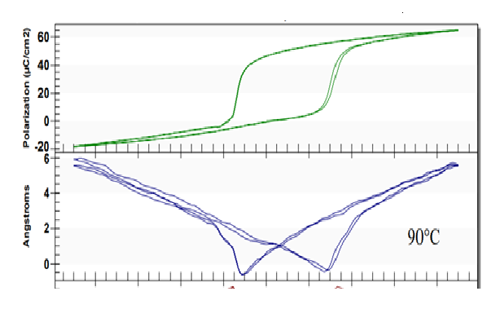

图示为典型的应变-电场响应曲线（蝴蝶曲线），清晰呈现了材料在电场激励下的非线性应变行为及电滞回线特征。
通过对曲线特征点的分析，可精准提取压电系数 d33、剩余应变等关键参数，为材料性能评估提供量化依据。数据证明了系统具备高重复性与高信噪比的测量能力。
图：典型压电材料应变-电场响应曲线
关键参数：压电系数 d33 / 剩余应变
测量特征：电滞回线 / 非线性响应
系统优势：高信噪比 / 可重复性强
总 结
VibroOne为压电材料的表征提供了一种高效、可靠的解决方案，有力推动了相关领域的技术进步。
