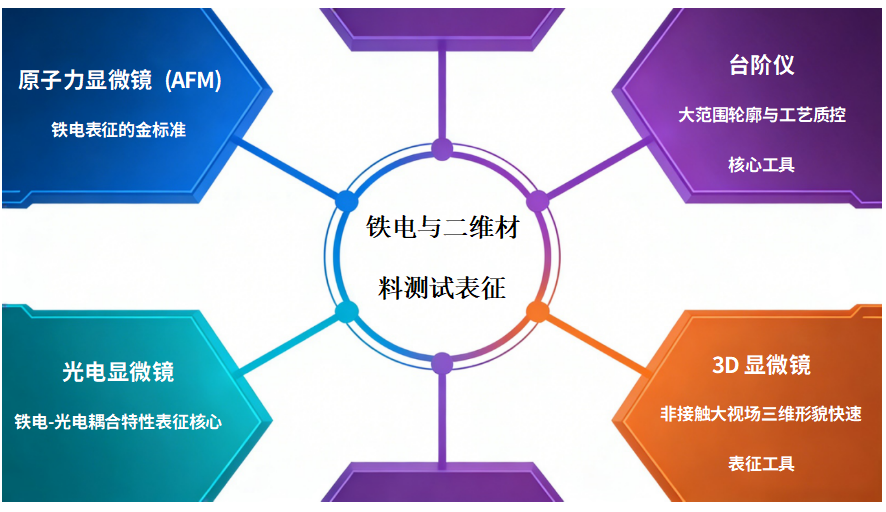

二维铁电材料（如 CuInP₂S₆、α-In₂Se₃、h-BN 基铁电体系等）的核心性能源于原子级层状结构、自发极化翻转、压电 / 光电耦合效应，其表征需兼顾纳米级形貌、电学畴结构、厚度精准计量、光电响应分布、表面三维形貌等多维度信息。AFM、台阶仪、光电显微镜、3D 显微镜四类设备形成了从原子级分辨到宏观视场、从静态形貌到动态电 / 光响应、从材料本征特性到器件全流程验证的全链条表征体系，是铁电二维材料研发、器件制备与性能验证的核心工具。

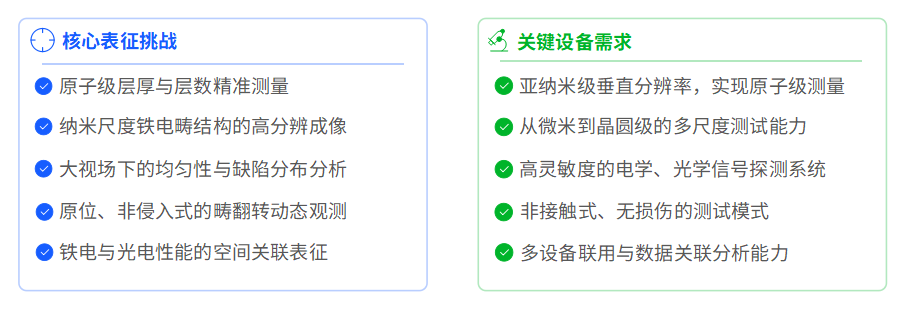

二维铁电材料的表征挑战与设备需求
原子力显微镜 (AFM)：铁电表征的金标准
核心原理与优势
基于探针与样品表面的原子间相互作用力，通过检测微悬臂的微小形变，来表征样品的表面形貌与物理性质。
核心优势在于能够实现原子级别的超高分辨率，是铁电材料表征的权威手段。

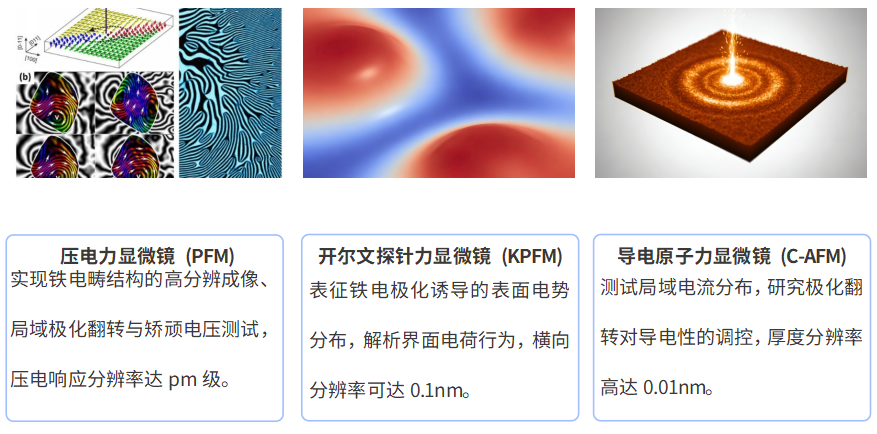

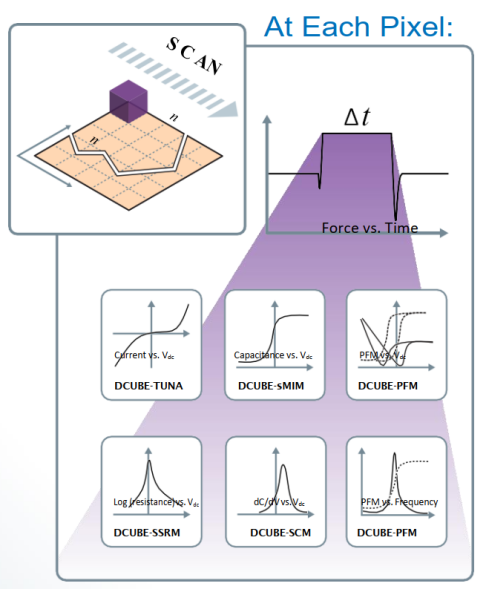

AFM在铁电/二维材料中的核心应用
Bruker·Dimension Icon原子力显微镜
▶高性能和高分辨率 ▶操作简单易用超高效率 ▶优秀的多功能性多功能的配件选择
n 二维材料的形貌与结构表征
n 表面缺陷与畴区观测
n 层间堆叠结构分析
n 弹性模量与硬度测量
n 层间范德华力与剥离能分析
n 局部导电性与缺陷电学响应
n 器件界面电学特性分析
n 光致发光(PL)与形貌的关联磁学性能的纳米尺度表征
台阶仪：大范围轮廓与工艺质控核心工具
核心原理：接触式扫描轮廓测量
通过接触式探针沿样品表面扫描，实时记录垂直位移数据，从而高精度获取样品的宏观三维轮廓与台阶高度信息。
核心应用场景
n 大面积厚度与均匀性计量（弥补AFM微区测试局限）
n 工艺制程质量管控（光刻、刻蚀、薄膜沉积工艺验证）
n 薄膜应力分析与器件长期可靠性表征

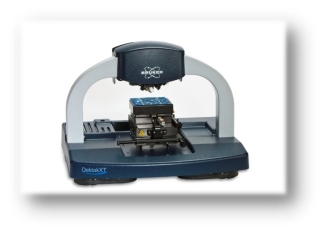

Bruker·Dektak XT台阶仪
▶ 出众的测量精度、准确的测试功能、最高的性价比 ▶业内第一品牌，全球销量＞10000台，中国销量＞1000台

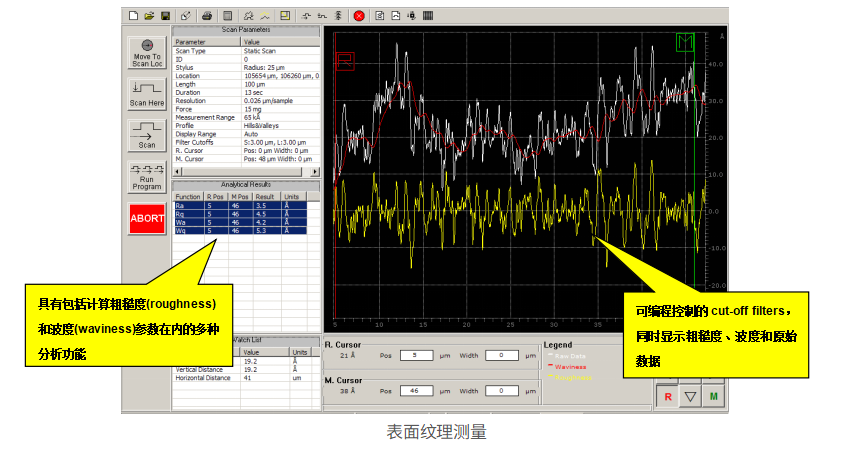

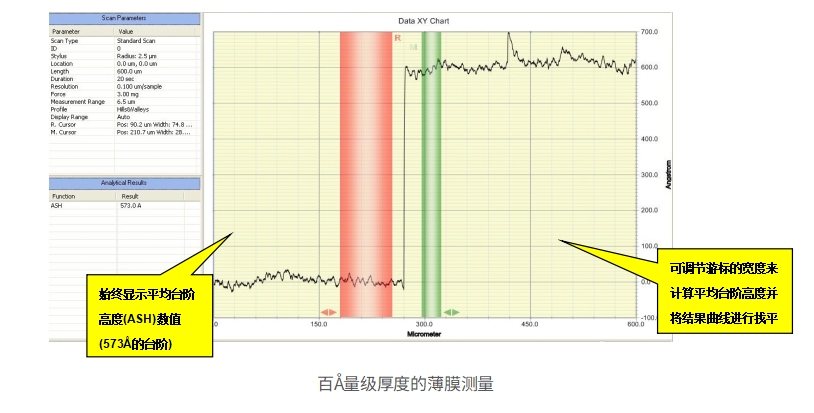

在二维材料研究中具有重要应用价值，主要体现在其高精度、高重复性的纳米级表面轮廓测量能力，特别适用于二维材料（如石墨烯、过渡金属硫族化合物、MXene等）的台阶高度、薄膜厚度、表面粗糙度等关键参数的表征。
应用场景

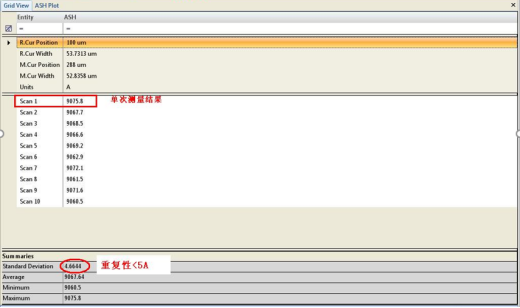

重复性测试
光电显微镜：铁电-光电耦合特性表征核心

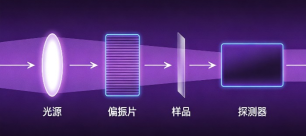

系统光路原理
核心原理
集成光学成像、偏振调控、光电探测与原位电学探针台，实现铁电畴的光学成像与光电响应的空间分辨表征。
核心应用场景
n 铁电畴大视场非侵入式成像 (PLM, SHG)
n 铁电-光电耦合特性空间分辨表征 (SPCM, PL)
n 器件级原位失效分析

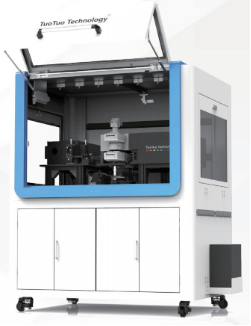

托托科技·烛龙系列多模态光电显微镜
▶ 超宽的多波长激发光源 ▶全反射式的收集光路 ▶支持荧光、拉曼、光电流等多种测量模式 ▶系统高度自动化
烛龙系列多模态光电显微镜基于光电流扫描（PhotonCurrent Scanning imaging）技术，广泛应用于材料或器件分析。

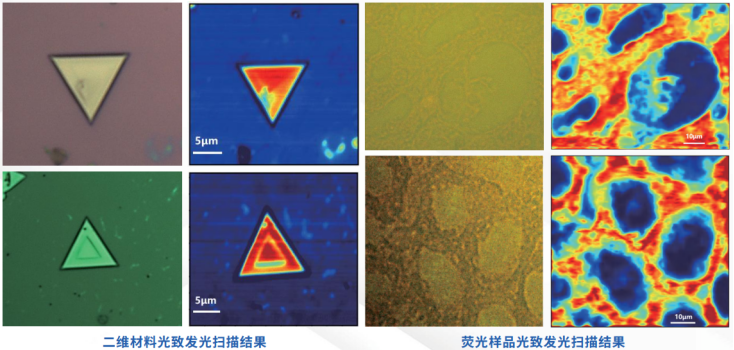

二维材料具有超高的载流子迁移率，强的光-物质相互作用，电/光学性质的各向异性，层间范德华力结合等特性，使其在光电子领域具有光明的应用前景。其中，窄带隙二维材料在红外光电探测器中表现出了巨大的应用潜力。光致发光光谱是一种快速，非破坏性提供材料结构的表征手段，同时具有很高的空间分辨率。因此，通过使用光电流测试和光谱扫描的方式，可以有效的对二维材料进行高分辨率下的表征，来实现不同异质结构下更高的荧光量子效率和可调谐光谱共振，为更多领域带来潜在的应用前景。
n 可以同时实现对样品光电流信号和PL光谱信号的数据采集
n 可以在极高的扫描空间分辨率下实现对亚微米级样品的光电扫描
n 可以对相关二维材料进行拉曼特性的扫描表征和研究
3D显微镜：非接触大视场三维形貌快速表征工具
核心原理：非接触式三维重构
基于白光干涉或激光共聚焦技术，无需物理接触即可实现样品表面微观形貌的高精度重构。
核心应用场景
n 大面积样品快速初筛与工艺质控
n 器件三维结构分析与厚度均匀性表征
n 多设备联用（如AFM）的精准定位与校准

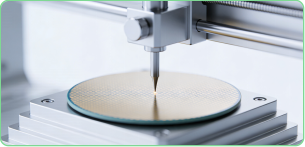

托托科技·3D显微镜

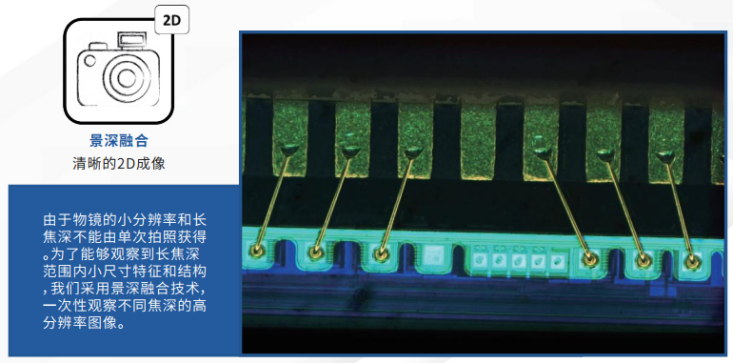

▶ 工具显微镜 ▶景深延拓显微镜 ▶纳米级表面形貌仪
从毫米（mm）到纳米（nm）超乎预期的多功能显微镜
n 表面粗糙度重复精度高达0.1 nm
n 垂直方向测量精度可达1 nm
n 支持样品尺寸可达1000 mm及以上
产品介绍
应用场景

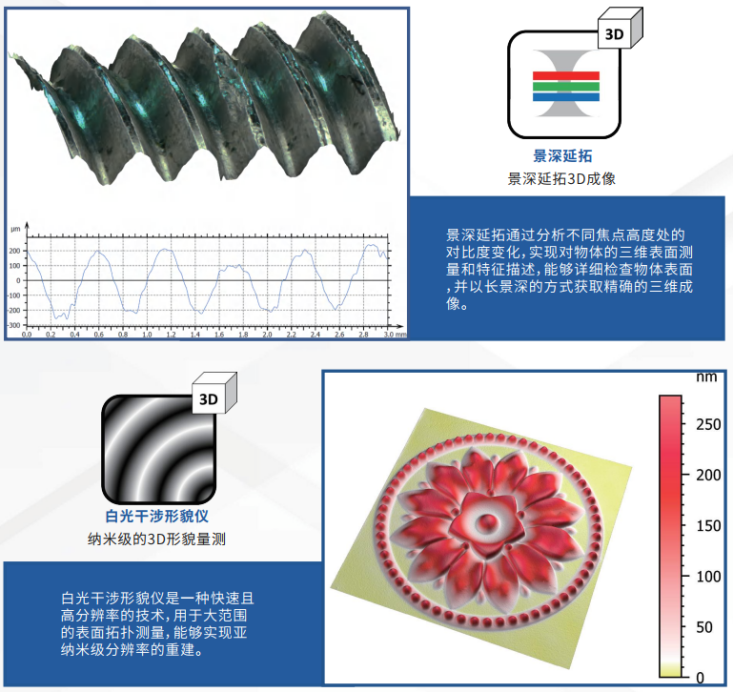

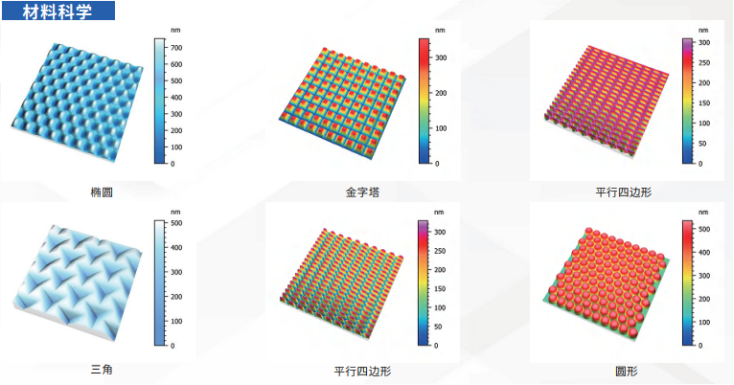

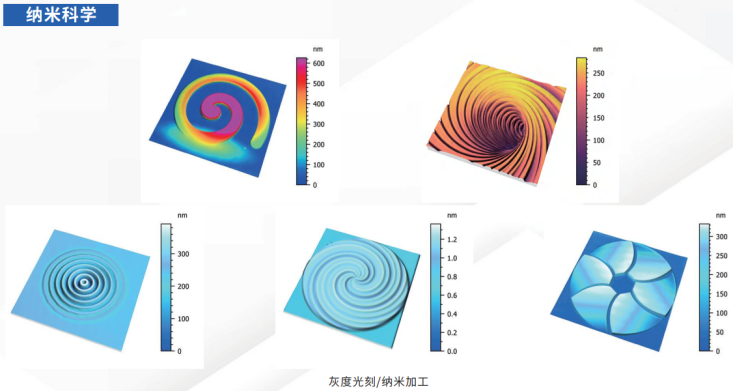

神影Miracle Vision系列提供了非接触的表面形貌测量，具有极高的可重复性，可广泛应用于半导体芯片、光学透镜、金属表面、汽车涂层、MEMS器件等广泛精密加工行业的形貌、粗糙度、长度、曲率、深度、体积、颗粒分布等形貌测量，同样适用于航天、医疗、材料、科学研究领域。可检测各种粗糙度、各种反射率的器件表面，检测器件的表面尺寸从纳米、微米到毫米，都可由同一台设备完成，提供主流的国内外标准下，上百种测量参数，将观测细节可视化、数据化，一次完成。

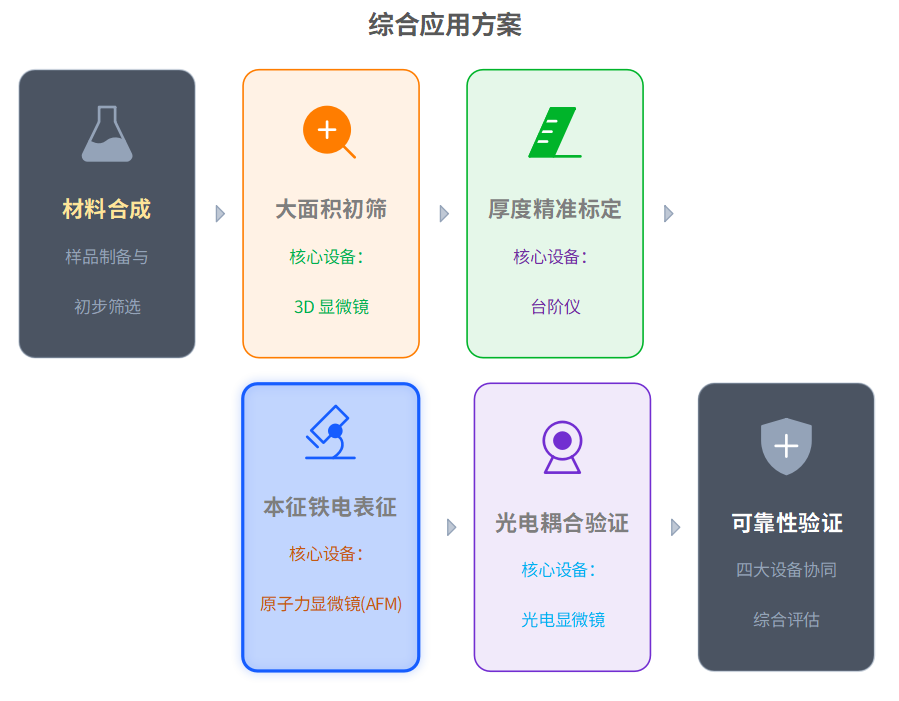

以上清晰地展示了四大设备在二维铁电材料研发全流程中的角色。材料合成后，我们首先用3D显微镜进行大面积快速初筛，找出合格的样品。接着，用台阶仪进行厚度均匀性标定。然后，将关键样品送到AFM进行原子级的形貌和铁电畴结构表征，这是核心环节。之后，利用光电显微镜研究其光电耦合性能。最后，在器件可靠性验证阶段，所有设备都会参与进来，从形貌、电学、光学等多个角度评估器件的长期稳定性。
