GAMMA Model 391 VAAS反射特性测试系统

平面显示设备镜面反射 · 雾度反射 · 朗伯漫反射三组分离测量方案

基于BRDF三组分模型 / 环形法 + 可变孔径源法 / 光谱级精度

1. 背景与挑战

在室内或室外环境照明条件下,光源在显示屏幕表面产生的非预期反射光(眩光)会显著影响显示信息的可见度与可读性。对于平面显示设备——无论是智能手机、平板电脑、车载中控屏,还是航空航天座舱显示器——反射光虽然不携带显示信息,却直接叠加在屏幕画面上,造成对比度下

降、色彩饱和度降低,甚至在强光环境下完全淹没显示内容。

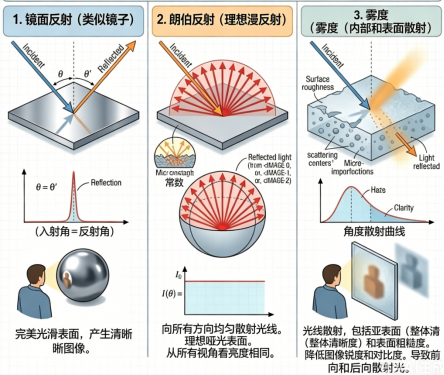

Kelley、Jones 和 Germer 等学者提出了一种基于镜面方向周围角度反射分布函数(BRDF)的三组分模型来描述从显示屏幕反射的光线 。该模型将镜面方向反射的亮度建模为三个独立物理组分的线性组合:

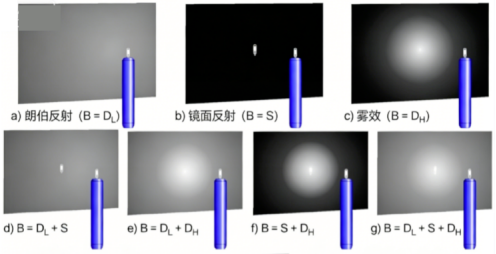

关键洞察: 三种反射组分对光源尺寸的依赖行为各不相同——镜面反射亮度取决于光源亮度(与尺寸无关);朗伯反射亮度取决于光源照度(与尺寸无关);而雾度反射亮度同时取决于光源照度及其尺寸。这一差异正是实现三组分分离测量的物理基础。



2. 基于 BRDF 的三组分反射模型

BRDF(双向反射分布函数)描述了从给定入射方向到给定出射方向的反射光分布。对于平面显示设备表面,镜面方向周围的 BRDF 可由三个组分叠加而成:

LT(rsζ · Ls+ L Rh(rs)] · Esπ

其中:LT 为镜面方向总反射亮度;ζ 为镜面反射率(与光源亮度 Ls 成正比);ρ L 为朗伯反射率因子;Rh为雾度反射率因子——后两者均与光源在显示表面产生的照度 E成正比

对于大型均匀圆形漫射光源,总反射亮度进一步表达为雾度散射分布 H(θ i)在光源面积上的积分形式 。当光源尺寸变化时,三种组分的差异化响应构成了分离测量的理论基础。


2.1 传统测量方法的局限

ISO 9241-305 标准规定了在 15°/15° 镜面反射几何条件下使用小型 1° 光源和扩展型 15° 光源进行反射测量,并通过从总亮度中减去 30°/0° 几何条件下单独测量的漫反射分量来提取镜面反射成分。但该方法存在根本性缺陷:无法区分两种漫反射成分——携带信息的朗伯反射与不需要的雾度散射

雾度散射可能远离镜面反射方向发生,其传播特性受显示表面散射特性主导。例如,防眩光(AG)表面虽能散射镜面反射光并降低眩光亮度,但也扩大了可见眩光的观察角度范围—这实际上是以一种问题(点状镜面眩光)交换另一种问题(大面积雾度光晕)。


3. 环形法与可变孔径源法:测量原理

3.1 可变孔径源(VAS)法

可变孔径源(Variable Aperture Source, VAS)法最初由 Kubota 提出 ,其核心思想是通过扫描从极小孔径(如 1°)到扩展孔径(如 15°~17°)的光源尺寸范围,测量镜面方向总反射率随光源子张角的变化规律。该方法利用了不同反射组分对光源尺寸的差异化响应:

  • 纯镜面样本 → 反射亮度曲线呈平坦形态(仅取决于亮度,不随尺寸变化)

  • 纯朗伯样本 → 反射亮度与光源面积(照度)严格成正比

  • 含雾度样本 → 反射亮度曲线呈现高于朗伯特性的 S 形特征

但传统 VAS 方法仅测量镜面方向总反射率,无法区分镜面反射与漫反射成分。Kelley 曾提出通过将孔径扩展至小于 1° 的极小范围,利用拟合反射亮度随光源半径变化关系的二次方程系数来估算各组分 。然而,孔径小于 1°时的 VAS 测量面临耗时过长、工业通量不足等挑战。


3.2 环形法(Annulus Method)

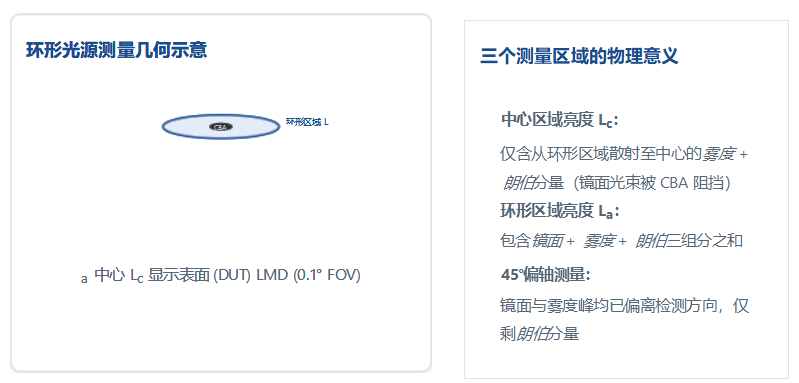

环形法的核心创新在于:在均匀光源中心设置一个小型不透明阻挡结构(Central Blocking Aperture, CBA,物理阻挡镜面反射光束。如图示:


环形法的关键方程:


RT i= ζ  i) + Rh i) + ρL  i)

R i= π [1+G i)]·Lc  i/ E i− G i)·La  i/ E i)  ρL  i)


其中 G(Ψi为眩光因子,用于修正测量系统中的杂散光贡献。

3.3 环形法 + VAS 的联合优势

将环形法与 VAS 法结合后,不仅能在每个光源孔径尺寸下独立分离镜面反射、雾度反射与朗伯反射三种组分,还能展示雾度反射率因子随光源尺寸的动态变化关系——这是单独使用任一方法均无法实现的能力。

实验验证: Hertel 与 Penczek(2023)使用诊断反射样本(S/镜面、 SL/镜面+朗伯、 SHL/镜面+雾度+朗伯、 HL/雾度+朗伯、 L/朗伯)及不同表面处理的平面显示设备进行了系统验证。环形法测得的镜面反射率与扩展 VAS 二次拟合结果高度吻合,且成功展示了雾度反射率因子随光源孔径从 1° 到 17° 的衰减曲线。


4. GAMMA Model 391 VAAS 反射特性测试系统

GAMMA Scientific GS-391 VAAS(Variable Aperture Annulus Source)反射特性测试仪是第一款将环形法与可变孔径源法商业化的集成测试系统,专为平面显示设备的反射特性三组分分离测量而设计。

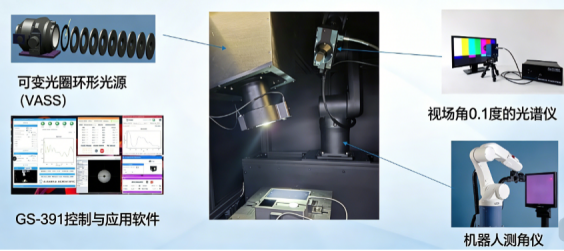

4.1 系统架构

  • 可变孔径环形光源(VAAS)

超高均匀性积分球光源(均匀性 >99%),配备计算机控制的可变孔径开口(范围约0.2°~10°)及中心遮挡孔径(CBA)。光源距离被测器件(DUT)500 mm,符合 ISO9241-305 标准几何条件。

  • 光谱辐射计检测系统

配备0.1° 测量视场角的光谱辐射计,可在每个测量位置捕获完整的反射率光谱(波长-波长),而非单一平均值。可选配高分辨率成像亮度测量装置ILMD)用于 PSF 分析。

  • 六轴机器人测角仪

工业级六轴机器人控制检测光学系统指向,在入射瞳孔处精确旋转。配备 X-Y 平移台用于样品定位,集成镜面黑玻璃与朗伯漫反射白光参考标准,实现自动化校准。


4.2 测量流程

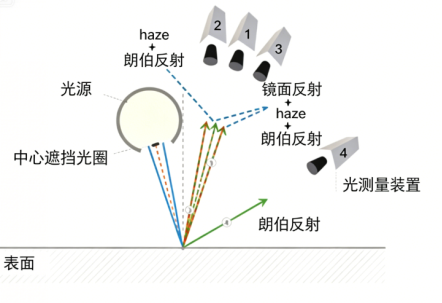

Model 391 通过四个独立测量在单次自动化序列中完成三组分分离:




测量

序号

检测几何条件

捕获组分

说明



Ray 1

检测光学对准 CBA 中心方向



雾度 + 朗伯

CBA 物理阻挡镜面光束,仅散射光到达检测器

Ray 2

检测光学对准 CBA 两



镜面 + 雾度 + 朗伯



全部三组分同时存在

& 3

侧相邻方向





Ray 4

检测光学偏离镜面方向 45°



仅朗伯

镜面反射峰与雾度散射峰均已远离检测视场


通过将以上四个测量结果组合求解,可独立量化每个反射组分的光谱反射率——这是传统 ISO 标准方法无法实现的能力。


4.3 核心性能指标


 0.2°–10°                       0.1°                             >99%

可变孔径范围                             检测视场角 (FOV)                                    光源均匀性


500 mm                       45°                            光谱级

标准光源距离                               朗伯分量偏轴角                                波长-波长分辨率


4.4 系统配置清单

组件

规格描述



66350X2mm 近眼显示望远镜

电动调焦(±8 屈光度),自动视准系统,单色 12MP CMOS 成像传感器

(16°H×12°V FOV  >250 PPD),可选  2mm-5mm 入瞳,光纤耦合,

0.1°-2° 光谱辐射计视场光阑

NED-ROBOT 六轴机器人

工业机器人控制检测指向,入口瞳孔处旋转,安装于 60cm×90cm 光学面包板移动控制台,含安全围栏软件及紧急停止开关

超高均匀积分球VAAS



计算机控制可变孔径开口及中心遮挡孔径,可变范围约 10° 至 0.2°

X-Y 平移台

样品区域定位,集成镜面反射与漫反射参考标准用于校准验证

NED-CONTROLLER控制系统



Windows 机架式计算机,预装控制软件与校准文件,含键盘/显示器/鼠标



应用软件

自动对焦与自动对准, VAAS 图像捕获分析,孔径尺寸计算机控制, X-Y 平台控制

系统暗箱及工作站

光屏蔽环境,确保低杂散光测量条件


5. 典型应用领域


  • 航空航天与国防

座舱显示器、战术野战设备、控制界面——极端光照条件下的无妥协可读性要求。满足 MIL 标准反射特性测试需求。

  • 消费电子

智能手机、平板电脑、笔记本电脑、电视——需在明亮户外与昏暗室内环境中保持一致的显示可读性。量化防眩光(AG)与抗反射(AR)涂层的真实效果。

  • 车载显示

车载信息娱乐屏、 HUD 抬头显示、仪表盘——须在阳光直射、隧道、夜间驾驶等苛刻光照条件下保持可视性。分离评估镜面眩光与雾度光晕。

  • 医疗设备

手术监护仪、诊断屏幕、可穿戴健康设备——多样化照明环境(高眩光手术室、病房)中的色彩准确性与高对比度需求。

  • AR/VR & 可穿戴

AR 头显、头盔面罩、HUD ——数字内容与物理环境叠加显示。精确控制表面反射对虚拟图像对比度的劣化影响 。

  • 工业与户外系统

自助终端、 POS 系统、数字标牌——常处阳光直射或仓库照明等高眩光环境。需评估涂层抗反射与对比度增强性能 。


6. Model 391 的核心竞争优势

对比维度



组分分离能力

传统方法(ISO 9241-305)



仅分离镜面与"漫反射" (无法区分雾度/朗伯)

GAMMA Model 391



✔ 独立量化镜面、雾度、朗伯三组分



光源尺寸维度



 1° 和 15° 两个固定孔径

✔ 0.2°–10° 连续可变,揭示光源尺寸依赖性



光谱分辨率



通常为光度积分值

✔ 光谱辐射计逐波长捕获完整反射率光谱



雾度表征



无法测量

✔ 雾度反射率因子 Rh 随孔径变化曲线



测量原理基础



经验公式推导

 BRDF 三组分物理模型 + 环形法+ VAS

自动化程度

手动切换孔径/几何条件

✔ 六轴机器人全自动序列测量

符合标准

ISO 9241-305

 ISO 9241-305 + IDMS 第 11.8 节


8. 总结

GAMMA Model 391 VAAS 反射特性测试系统代表了平面显示设备反射测量的技术前沿。它基于 Kelley 等人提出的BRDF 三组分物理模型,将环形法(中心遮挡孔径)与可变孔径源法创造性结合,首次实现了镜面反射、雾度反射与朗伯漫反射的工业化三组分分离测量。

l 该系统不仅满足 ISO 9241-305 与 IDMS 第 11.8 节标准要求,更提供了超越标准的能力:

l 揭示雾度反射率因子随光源尺寸的动态变化关系波长-波长的光谱级反射率分析

l 六轴机器人全自动化测量序列

l 支持从消费电子到航空航天国防的全谱系应用场景
